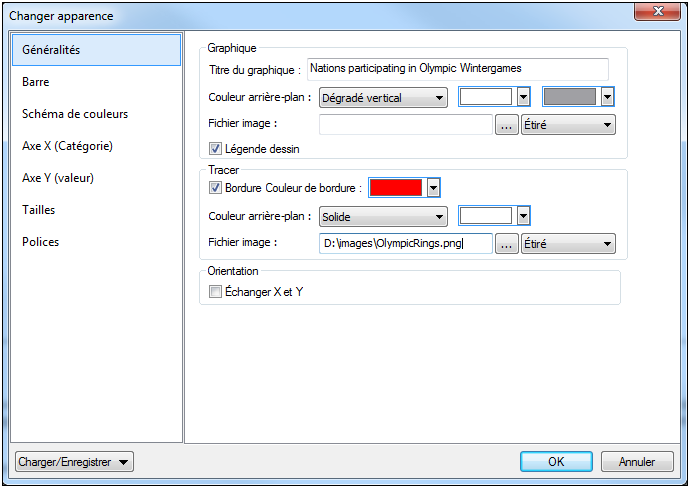

La section Générale du dialogue Changer apparence vous permet de définir le titre du graphique, d'ajouter ou de supprimer une légende et de définir des images et des couleurs d'arrière-plan et l'orientation du graphique pour les graphiques à barres, à lignes, à aires et à chandelles.

dlg_chart-appearance-general



Graphique

Saisir un titre descriptif pour votre graphique dans le champ Titre du graphique et choisir une couleur d'arrière-plan pour tout le graphique depuis la liste déroulante. Vous pouvez choisir un arrière-plan solide, un dégradé vertical ou horizontal et définir les couleurs de début et de fin pour le dégradé, le cas échéant. De plus, au lieu de prendre un arrière-plan coloré, vous pouvez définir une image d'arrière-plan et choisir une des options d'affichage disponibles à partir de la liste déroulante :



Étiré : l'image sera étirée à la hauteur et la largeur du graphique

Ajusté à la fenêtre : l'image sera ajustée au cadre du graphique et le rapport de l'aspect de l'image sera conservé

Centré : l'image sera affichée à sa taille originale au centre du graphique

Mosaïque : si l'image est plus petite que le graphique, des copies de l'image seront affichées pour remplir le fond de l'arrière-plan

La case à cocher Légende dessin est activée par défaut, décocher la case si vous ne souhaitez pas afficher de légende dans votre graphique.





Canevas

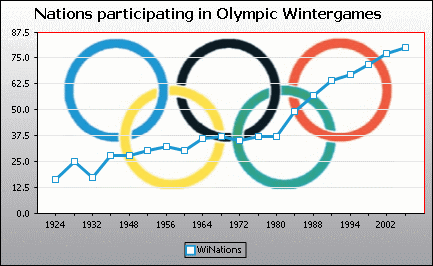

Le Canevas est la surface sur laquelle les données du graphique sont affichées. Vous pouvez tracer une bordure autour du canevas et spécifier une couleur d'arrière-plan différente et/ou une image pour la surface du canevas. Dans la capture d'écran ci-dessous, la couleur d'arrière-plan du graphique a été modifiée en gris (dégradé vertical). Le canevas, quant à lui, reste blanc. Il est délimité par une bordure rouge et une image d'arrière-plan a été ajoutée.

chart_border_plot



Orientation

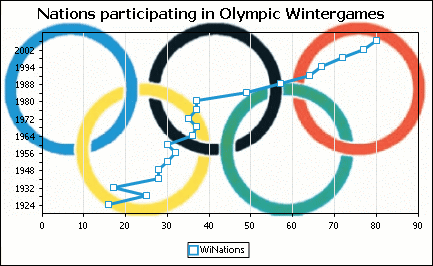

Si vous détenez une petite série de grandes valeurs, il peut s'avérer avantageux d'échanger les axes X et Y pour une meilleure illustration. Veuillez noter que dans la capture d'écran ci-dessous, la couleur d'arrière-plan a été définie sur "Transparent" et l'image d'arrière-plan a été appliquée à tout le graphique.

chart_x-y-exchanged

Veuillez noter que cette option n'est pas disponible pour les camemberts et les graphiques à jauge.
