Dans l'Aperçu de Schéma, vous avez déjà créé un élément global appelé Company. Cet élément doit contenir un élément Address et un nombre illimité d'éléments Person, son modèle de contenu. Les composants globaux qui peuvent présenter des modèles de contenu sont des éléments, des complexTypes et des groupes d'élément.

Dans XMLSpy, le modèle de contenu d'un composant global est affiché dans le Mode de Modèle de contenu du Mode de schéma (capture d'écran ci-dessous). Pour consulter et éditer le modèle de contenu d'un composant global, cliquer sur l'icône Afficher le diagrammeic_component  situé à gauche du composant global.

schema_overview

Dans cette section, vous allez créer le modèle de contenu de l'élément Company.



Créer un modèle de contenu de base

Pour créer le modèle de contenu de l'élément Company :



1.Dans l'Aperçu de schéma, cliquer sur l'icône Afficher le diagrammeic_component  de l'élément Company. Cela permet d'afficher le modèle de contenu de l'élément Company (capture d'écran ci-dessous), actuellement vide. En alternative, vous pouvez double-cliquer l'entrée Company dans l'assistant d'entrée Composants pour afficher son modèle de contenu.

content_model_empty

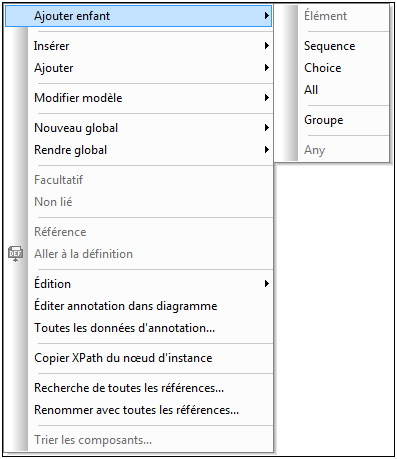

2.Un modèle de contenu consiste en des compositeurs et des composants. Les compositeurs spécifient la relation entre deux composants. À ce point du modèle de contenu de Company, vous devez ajouter un compositeur enfant à l'élément Company pour ajouter un élément enfant. Afin d'ajouter un compositeur, cliquer avec la touche de droite sur l'élément Company. À partir du menu de contexte qui apparaît, choisir Ajouter enfant | Séquence. (Séquence, Choix et Tous sont les trois compositeurs qui peuvent être utilisés dans un modèle de contenu.)

tut_7a

Cela permet d'insérer le compositeur de Séquence, qui définit que les composants ultérieurs doivent apparaître dans la séquence spécifiée.

tut_7b

3.Cliquer avec la touche de droite sur le compositeur de séquence et choisir Ajouter enfant | Élément. Un composant d'élément sans nom est ajouté.
4.Saisir Address en tant que le nom de l'élément et confirmer avec Entrée.

tut_8a

5.Cliquer à nouveau avec la touche de droite sur le compositeur de séquence, choisir Ajouter enfant | Élément. Nommer Person le nouveau composant d'élément créé.

tut_8b

Jusqu'à présent, vous avez défini un schéma qui permet d'afficher une adresse et une personne par entreprise. Nous souhaitons augmenter le nombre d'éléments Person.

6.Cliquer avec la touche de droite sur l'élément Person et sélectionner Non lié depuis le menu de contexte. L'élément Person dans le diagramme montre maintenant le nombres d'occurrences autorisées : 1 à l'infini.

tut_8c

En alternative, dans l'assistant de saisie Détails, vous pouvez éditer les champs minOcc et maxOcc pour spécifier le nombre autorisé d'occurrences, dans ce cas 1 et non lié, respectivement.



Ajouter des niveaux supplémentaires à la structure de modèle de contenu

Le modèle de contenu de base que vous avez créé contient un niveau : un niveau enfant pour l'élément company qui contient les éléments Address et Person. À présent, nous allons définir le contenu de l'élément Address afin qu'il contienne les éléments Name, Street et City. Ils'agit d'un second niveau. À nouveau, nous allons ajouter un compositeur enfant à l'élément Address, et puis les composants d'élément eux-même.



Pour ce faire, procéder comme suit :





1.Cliquer avec la touche de droite sur l'élément Address pour ouvrir le menu de contexte, et sélectionner Ajouter enfant | Séquence. Cela permet d'ajouter le compositeur de Séquence.

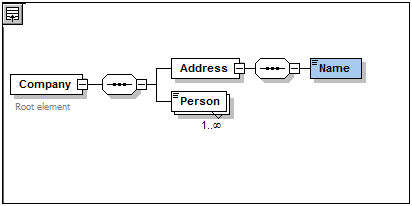

2.Cliquer avec la touche de droite sur le compositeur de Séquence et sélectionner Ajouter enfant | Élément. Nommer le composant d'élément récemment créé Name.

tut_9a



Types complex, types simples et les types de données de Schéma XML

Jusqu'à présent, nous n'avons pas encore explicitement défini un type d'élément. Cliquer sur l'onglet Texte pour afficher le Mode Texte de votre schéma (liste ci-dessous). Vous constaterez qu'à chaque fois qu'un compositeur de Séquence a été inséré, l'élément xs:sequence a été inséré dans l'élément xs:complexType. Les éléments Company et Address, puisqu'ils contiennent des éléments enfants sont des types complexes. Un type complexe est un type qui contient des attributs ou des éléments.



<xs:element name="Company">

  <xs:annotation>

    <xs:documentation>Root element</xs:documentation>

  </xs:annotation>

  <xs:complexType>

    <xs:sequence>

      <xs:element name="Address">

        <xs:complexType>

          <xs:sequence>

            <xs:element name="Name"/>

          </xs:sequence>

        </xs:complexType>

      </xs:element>

      <xs:element name="Person"/>

    </xs:sequence>

  </xs:complexType>

</xs:element>



Les éléments de type simple, en revanche, ne contiennent que du texte et ne possèdent pas d'attributs. Le texte peut être des chaînes, des dates, des nombres, etc. Nous souhaitons que l'enfant Name de Address ne contienne que du texte. Il s'agit d'un type simple, et nous souhaitons que le texte de contenu soit limité à une chaîne. Pour ce faire, nous pouvons utiliser le type de données de Schéma XML xs:string.



Pour définir que l'élément Name soit de ce type de données :



1.Cliquer sur l'onglet Schéma pour retourner au Mode Schéma.
2.Cliquer sur l'élément Name pour le sélectionner.

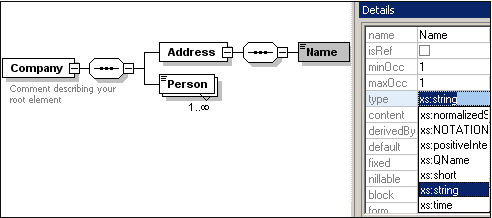

3.Dans l'assistant de saisie Détails, à partir du menu déroulant de la liste de choix type, sélectionner l'entrée xs:string.

tut_9b

Veuillez noter que minOcc et maxOcc ont tous deux une valeur de 1, montrant que cet élément ne se produit qu'une fois.



La représentation textuelle de l'élément Name est comme suit :



 <xs:element name="Name" type="xs:string"/>



Veuillez noter : un élément de type simple peut présenter n'importe quel type de données de Schéma XML. Dans tous ces cas, l'icône indiquant le contexte textuel apparaît dans la fenêtre d'éléments.
