Im Fenster "Eigenschaften" werden Informationen über das gerade ausgewählte Modellelement (das sich im Fokus befindet) angezeigt. Bei dem "im Fokus" befindlichen Element kann es sich um ein im Fenster "Modell-Struktur" (oder in anderen Fenstern) ausgewähltes Element, ein im Diagramm ausgewähltes Element oder ein Diagramm selbst handeln.



Außerdem können Sie über das Fenster "Eigenschaften" die Eigenschaften des aktuell ausgewählten Elements bzw. der Beziehung ändern. Welche Eigenschaften zur Verfügung stehen, hängt von der Art des ausgewählten Elements ab. Es gibt Eigenschaften, die schreibgeschützt und somit ausgegraut (z.B. "Elementart") sind und solche, die Sie ändern können (z.B. "Name").

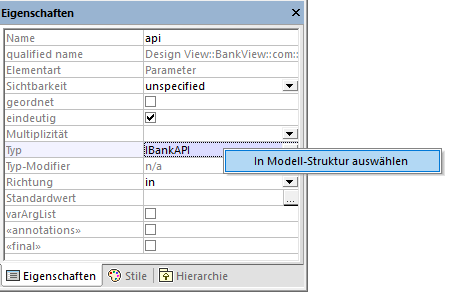

Wenn eine Operation oder Eigenschaft einen Parameter erhält, können Sie direkt vom Fenster "Eigenschaften" aus schnell zum entsprechenden Parametertyp im Fenster "Modell-Struktur" springen. Klicken Sie dazu im Fenster "Eigenschaften" mit der rechten Maustaste auf die Eigenschaft "Typ" des Parameters und wählen Sie im Kontextmenü den Befehl In Modell-Struktur auswählen. Dasselbe gilt auch für Rückgabeparameter.

um_properties_window

Fenster "Eigenschaften"

Wenn Sie die Eigenschaft eines Elements im Fenster "Eigenschaften" ändern, wird diese sofort im Diagramm angezeigt. Wenn Sie umgekehrt eine Änderung im Diagramm vornehmen (z.B. die Sichtbarkeit einer Operation von public in private ändern), wirkt sich dies auf die entsprechende Eigenschaft im Fenster "Eigenschaften" aus.



Innerhalb von doppelten spitzen Klammern stehende Eigenschaften, sind Stereotype (z.B. «final»). Sie können benutzerdefinierte Stereotype zum Projekt hinzufügen. Diese würden dann im Fenster "Eigenschaften" zusätzlich zu den Standardstereotypen im Fenster "Eigenschaften" angezeigt werden. Nähere Informationen dazu finden Sie unter Beispiel: Erstellen und Anwenden von Stereotypen.
