Wenn Sie ein neues Diagramm erstellen oder ein vorhandenes öffnen, wird im Diagrammbereich ein neues Diagrammfenster geladen. Das Diagrammfenster stellt den Zeichenbereich, in dem UML-Diagramme erstellt werden, dar. Wenn Sie mit der rechten Maustaste entweder in den Zeichenbereich selbst oder auf ein beliebiges Element darin klicken, stehen verschiedene Modellierungsbefehle zur Verfügung.



Je nachdem, welcher Diagrammtyp gerade aktiv (im Fokus) ist, stehen jeweils andere Symbolleisten-Schaltflächen und Kontextmenübefehle zur Verfügung. Wenn Sie z.B. in ein Klassendiagramm klicken, stehen nur Symbolleisten-Schaltflächen für Klassendiagrammelemente zur Verfügung. Um den Diagrammtyp anzuzeigen, klicken Sie in einen leeren Bereich im Diagramm und sehen Sie nach, was im Fenster "Eigenschaften" als Elementart angezeigt wird. Man erkennt den Diagrammtyp auch am Symbol für das Diagramm, siehe Erstellen von Diagrammen.

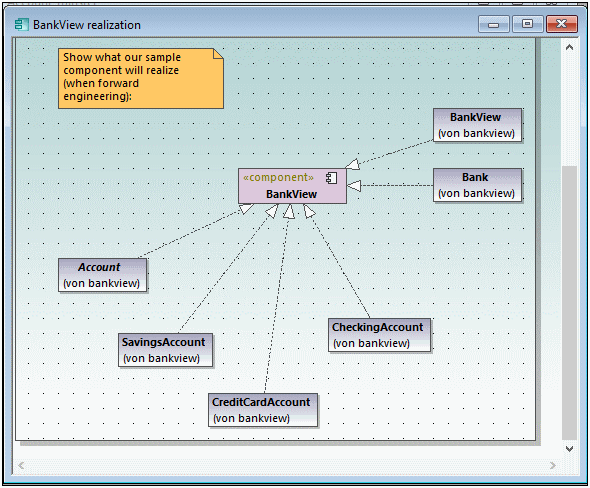

um_diagram_window

Diagrammfenster

Informationen zum Erstellen von neuen Diagrammen, zum Öffnen von bestehenden und zum Bearbeiten von Elementen im Diagramm finden Sie im Kapitel Anleitung zur Modellierung von....
