Use Case-Diagramm

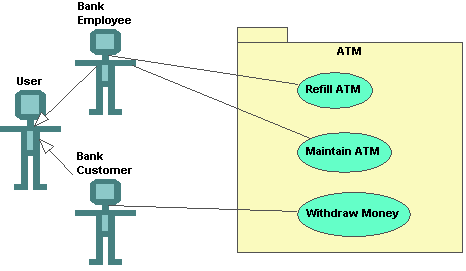

Im SysML Use Case-Diagramm werden Elemente und Beziehungen, die von einem System bereitgestellte Dienste beschreiben, angezeigt. Außerdem werden darin verschiedene Beteiligte, die diese Dienste in Anspruch nehmen (wie z.B. Benutzer oder Systemoperatoren), dargestellt. Im Beispielprojekt Bank_SysML.ump aus dem Ordner C:\Benutzer\<Benutzername>\Dokumente\Altova\UModel2024\UModelExamples finden Sie folgende Beispiele für Dienste:
•Ein Bankkunde, der von einem Bankomaten Geld abhebt
•Ein Bankangestellter, der den Bankomaten wartet
•Ein Bankangestellter, der den Bankomaten mit Geld befüllt
SysML Use Case-Diagramm
Das SysML Use Case-Diagramm entspricht der UML-Spezifikation und lässt sich genauso leicht erstellen wie ein Standard-UML-Use Case-Diagramm. Nähere Informationen finden Sie im Abschnitt Use Cases des Tutorials.
