Altova UModel 2023 Professional Edition

Im Fenster "Stile" können Sie die visuelle Darstellung von gerade ausgewählten Diagrammen oder Elementen (im Fokus) anzeigen oder ändern. Die Stilattribute werden in zwei allgemeine Gruppen eingeteilt:



Formatierungseinstellungen (z.B. Schriftgröße, Schriftbreite, Farbe, usw.)

Anzeigeeinstellungen (z.B. Hintergrundfarbe anzeigen, Raster, Sichbarkeitseinstellungen, usw.).

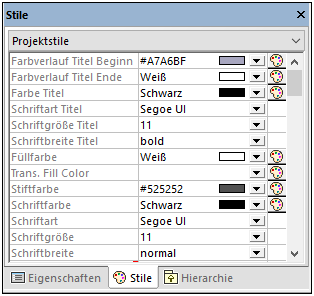

um_styles_window

Fenster "Stile"

Wenn Sie die Eigenschaft im Fenster "Stile" ändern, wird dies sofort auf der Benutzeroberfläche angezeigt. Wenn Sie umgekehrt an einer anderen Stelle eine Stiländerung vornehmen (z.B. die Sichtbarkeit des Diagrammrasters über die Symbolleisten-Schaltfläche Raster anzeigen um_ic_show_grid ändern), wirkt sich dies auf die entsprechende Eigenschaft im Fenster "Stile" aus.



Das Fenster "Stile" hat im oberen Bereich eine Dropdown-Liste, über die Sie die Ebene, auf der die Stiländerung angewendet werden soll, auswählen können (z.B. auf ein einzelnes Element oder auf Projektebene). Nähere Informationen dazu finden Sie unter:



Ändern des Stils von Elementen

Ändern des Stils von Diagrammen

Ändern des Stils von Linien und Beziehungen
