Altova Website: _ic_link UML-Kommunikationsdiagramme



In Kommunikationsdiagrammen werden Interaktionen d.h. Nachrichtenflüsse zwischen Objekten zur Laufzeit und die Beziehungen zwischen den miteinander in Wechselbeziehung stehenden Objekten dargestellt. Im Grunde dienen diese Diagramme zum Modellieren des dynamischen Verhaltens von Anwendungsfällen (Use Cases).



Kommunikationsdiagramme weisen denselben Aufbau wie Sequenzdiagramme auf, mit Ausnahme dessen, dass die Notation ein anderes Layout aufweist. Zur Kennzeichnung der Reihenfolge der Nachrichten und der Schachtelung sind die Nachrichten nummeriert.



Sie können in UModel mit einer einzigen einfachen Aktion Kommunikationsdiagramme anhand von Sequenzdiagrammen erstellen und umgekehrt. Nähere Informationen dazu finden Sie unter "Generieren von Sequenzdiagrammen".

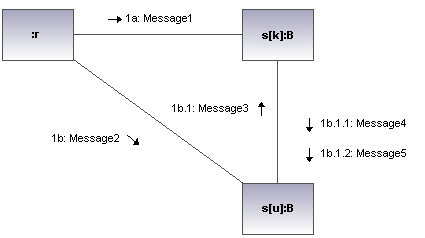

comm-dia-final
