Im Fenster "Hierarchie" werden alle Beziehungen des aktuell ausgewählten Modellierungselements in zwei verschiedenen Ansichten angezeigt. Das Modellierungselement kann in einem Diagramm, im Fenster "Modell-Struktur" oder im Fenster "Favoriten" ausgewählt werden.



Einträge im Fenster "Hierarchie" können in zwei Ansichten angezeigt werden:



Strukturansicht

Graph-Ansicht



Um zwischen den Ansichten zu wechseln, klicken Sie in der linken oberen Ecke des Fensters auf die Schaltfläche Strukturansicht anzeigen um_ic_tree_view bzw. Graph. Ansicht anzeigen um_ic_graph_view .



In der Strukturansicht werden mehrere Beziehungen des aktuell ausgewählten Elements in Form einer Struktur angezeigt. Klicken Sie auf die Schaltflächen am oberen Rand des Fensters, um die Arten der anzeigenden Beziehungen auszuwählen. In der Abbildung unten wurden nur Generalisierungen um_ic_generalization_horizontal  und Assoziationen um_ic_association für die Anzeige ausgewählt.

um_hierarchy_win_tree_view

Fenster "Hierarchie" (Strukturansicht)

In der Graph-Ansicht sehen Sie eine einzige Gruppe von Beziehungen in einer hierarchischen Übersicht in Form eines Diagramms. In dieser Ansicht kann immer nur eine der Beziehungsschaltflächen aktiv sein. In der Abbildung unten ist gerade die Schaltfläche Generalisierungen anzeigen um_ic_generalization_horizontal aktiv.

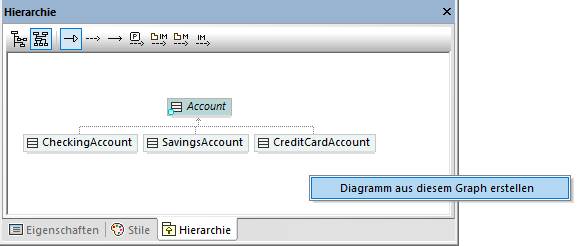

um_hierarchy_win_graph_view

Fenster "Hierarchie" (graphische Ansicht)

In der Graph-Ansicht können Sie Diagramme generieren, die die im Fenster sichtbaren Elemente enthalten. Klicken Sie dazu mit der rechten Maustaste in das Fenster und wählen Sie im Kontextmenü den Befehl Diagramm aus diesem Graph erstellen.



Die Einstellungen zum Fenster "Hierarchie" können über die Menüoption Extras | Optionen | Ansicht Gruppe Hierarchie im unteren Bereich des Dialogfelds geändert werden.



Um durch das Fenster "Hierarchie" zu navigieren, doppelklicken Sie auf eines der Elementsymbole im Fenster, um die Beziehungen dieses Elements anzuzeigen. Dies gilt sowohl für die Strukturansicht als auch für die Graph-Ansicht.
