Wenn ein Element Eigenschaftswerte hat, können Sie alle jeweiligen Eigenschaftswerte entweder in einem eigenen Kasten oder inline, als Bereich, anzeigen. Eigenschaftswerte können komplett ausgeblendet werden. Um auszuwählen, wie Eigenschaftswerte angezeigt werden sollen, klicken Sie mit der rechten Maustaste auf das Element im Diagramm und wählen Sie die Option Eigenschaftswerte | <Anzeigeoption> aus. Um z.B. alle Eigenschaftswerte außerhalb der Klasse anzuzeigen, klicken Sie im Diagramm mit der rechten Maustaste auf die Klasse und wählen Sie Eigenschaftswerte | alle. Um alle Eigenschaftswerte einer Klasse auszublenden, klicken Sie mit der rechten Maustaste auf die Klasse im Diagramm und wählen Sie den Befehl Eigenschaftswerte | Keine.

um_stereotypes_03

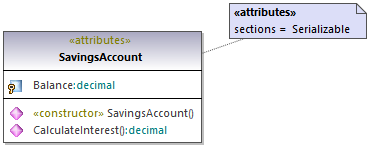

Außerhalb einer Klasse angezeigte Eigenschaftswerte



Ein- und Ausschalten des Kompaktmodus

Wenn einige Werte in einem Eigenschaftswertekasten leer sind, können Sie nur die leeren Werte folgendermaßen ausblenden:

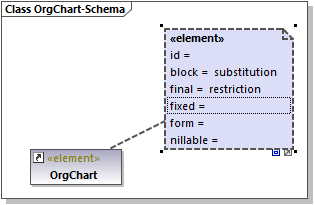

1.Wählen Sie einen Eigenschaftswertekasten (mit sowohl leeren als auch nicht leeren Werten) im Diagramm aus.



um-tagged-values-select



2.Klicken Sie in der rechten unteren Ecke des Kastens auf den Ziehpunkt Kompaktmodus ein-/ausschalten um-tagged-values-toggle-compact.



Im erweiterten Zustand um-tagged-values-toggle-compact werden auch die leeren Werte angezeigt. Im reduzierten Zustand um-tagged-values-handle-collapsed werden die leeren Werte ausgeblendet.



Globale Änderung der Anzeige von Eigenschaftswerten

Sie können die Anzeigen von Eigenschaftswerten entweder, wie oben gezeigt, für einzelne Elemente oder global auf Projektebene ändern.

So ändern Sie die Anzeige von Eigenschaftswerten auf Projektebene:

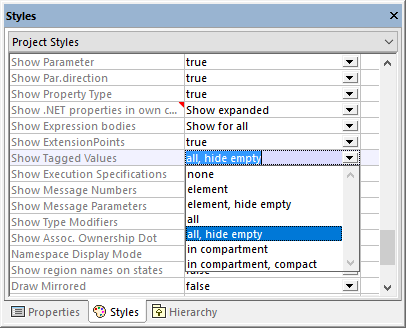

1.Wählen Sie aus der Liste am oberen Rand des Fensters "Stile" Projektstile aus.

2.Scrollen Sie hinunter bis zur Eigenschaft Eigenschaftswerte anzeigen und wählen Sie die gewünschte Option aus der Liste aus (z.B. alle, leere ausblenden).

um-tagged-values-global

Informationen darüber, wie Sie Stile auf verschiedenen Ebenen ändern, finden Sie unter Ändern des Stils von Elementen.



Mögliche Anzeigeoptionen

In der Tabelle unten sehen Sie eine Liste möglicher Optionen für die Anzeige von Eigenschaftswerten. Diese Optionen sind ähnlich, wenn Sie Eigenschaftswerte global oder nur für einzelne Elemente ändern.



Keines

Blendet alle Eigenschaftswerte aus.

Alle

Zeigt die Eigenschaftswerte eines Elements (z.B. einer Klasse) sowie diejenigen von Elemente im Eigentum der Klasse wie z.B. Attributen und Operationen an.

Alle, leere ausblenden

Zeigt nur die Eigenschaftswerte, für die ein Wert vorhanden ist, an.

Element

Zeigt die Eigenschaftswerte eines Elements (z.B. einer Klasse) an, nicht aber diejenigen von Attributen, Operationen, usw. im Eigentum der Klasse.

Element, leere ausblenden

Zeigt nur die Eigenschaftswerte eines Elements, für die ein Wert vorhanden ist, an.

Im Bereich

Zeigt die Eigenschaftswerte in einem separaten Bereich an. So hat etwa die unten gezeigte Klasse einen Bereich «attributes», der Eigenschaftswerte enthält.

um_stereotypes_08

Im Bereich, leere ausblenden

Zeigt nur die Eigenschaftswerte, für die ein Wert vorhanden ist, in einem Bereich an.

Im Bereich, kompakt

Wie oben.
