So fügen Sie Elemente zum Diagramm hinzu:



1.Klicken Sie in der Symbolleiste "Aktivitätsdiagramm" auf die Symbolleisten-Schaltfläche des Elements.

activity-icon-baractivity-icon-bar2

2.Klicken Sie in das Aktivitätsdiagramm, um das Element einzufügen.



Um mehrere Elemente des ausgewählten Typs einzufügen, halten Sie die Strg-Taste gedrückt und klicken Sie in das Diagrammfenster.



Ziehen bestehender Elemente in das Aktivitätsdiagramm

Die meisten Elemente, die in anderen Aktivitätsdiagrammen vorkommen, können in ein bestehendes Aktivitätsdiagramm eingefügt werden.



1.Suchen Sie das gewünschte Element im Fenster "Modell-Struktur" (Sie können dazu das Suchfunktionstextfeld verwenden oder Strg + F drücken).

2.Ziehen Sie das/die Element(e) in das Aktivitätsdiagramm.



Einfügen einer Aktion (Aufrufverhalten)

1.Klicken Sie auf die Symbolleisten-Schaltfläche Aktion (Aufrufverhalten) ic-act-call-beh und anschließend in das Aktivitätsdiagramm, um es einzufügen.

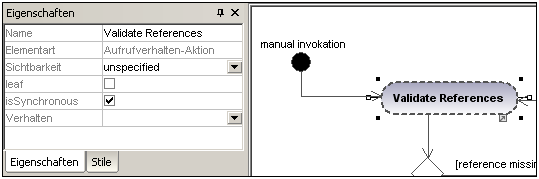

2.Geben Sie den Namen der Aktion ein, z.B. "Validate References" (=Referenzen validieren) und drücken Sie zur Bestätigung die Eingabetaste.

act-branch1
Anmerkung:Durch Drücken von Strg+Eingabetaste können Sie einen mehrzeiligen Namen erstellen.



Einfügen einer Aktion (Aufrufoperation) und Auswählen einer bestimmten Operation

1.Klicken Sie in der Symbolleiste auf das Symbol Aktion (Aufrufoperation) ic-act-call-oper und anschließend in das Aktivitätsdiagramm um es einzufügen.

2.Geben Sie den Namen der Aktion ein, z.B. collectAccountInfo und drücken Sie zur Bestätigung die Eingabetaste.

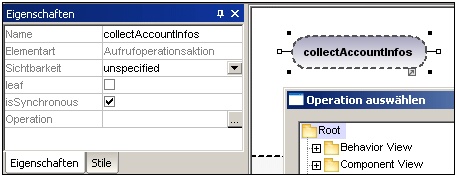

3.Klicken Sie auf dem Register Eigenschaften auf die Durchsuchen-Schaltfläche rechts vom Feld "Operation". Daraufhin wird das Dialogfeld "Operation auswählen" geöffnet. Hier können Sie die gewünschte Operation auswählen.

act-branch2

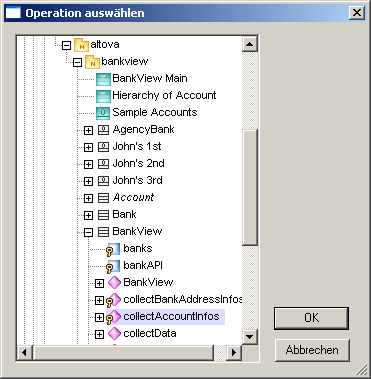

4.Navigieren Sie zur gewünschten Operation und bestätigen Sie die Auswahl mit OK.

act-branch3

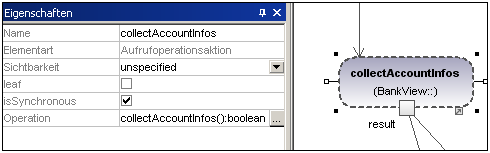

In diesem Beispiel befindet sich die Operation "collectAccountInfos" in der Klasse BankView.

act-branch4
