BPMN ist eine standardisierte Notation für Flussdiagramme, in der Geschäftsprozesse als Arbeitsablauf dargestellt werden und die für alle am Geschäftsprozess Beteiligten einfach zu verstehen ist. UModel unterstützt die BPMN-Versionen 1.0 und 2.0. BPMN 1.0- und BPMN 2.0-Diagramme können gemeinsam im selben UModel-Projekt verwendet werden. BPMN 1.0-Diagramme können jederzeit in BPMN 2.0-Diagramme konvertiert werden.





Es gibt vier grundlegende BPMN-Elementkategorien:



Flussobjekte



Ereignisse, Aktivitäten (Tasks oder Unterprozesse), Gateways

Verbindungsobjekte



Sequenzfluss, Nachrichtenfluss, Assoziation

Swimlanes (Schwimmbahnen)



Pool, Lane (Bahn)

Artefakte

Datenobjekte, Gruppe, Textannotation



Das Einfügen von BPMN-Diagrammen (Geschäftsprozessdiagrammen) und BPMN-Objekten in UModel erfolgt auf genau dieselbe Art wie das Einfügen von Modellierungselementen.



Objekte können über die Symbolleiste eingefügt werden; Assoziationen zu anderen Objekten können durch Klicken auf die Objektziehpunkte und Ziehen des Konnektors auf das Zielobjekt hergestellt werden. Eigenschaften können über das Fenster "Eigenschaften" angezeigt und definiert werden.





Beachten Sie, dass Sie mehrere Ebenen pro BPMN-Diagramm erstellen können. Nähere Informationen dazu siehe Hinzufügen von Ebenen zu Diagrammen.

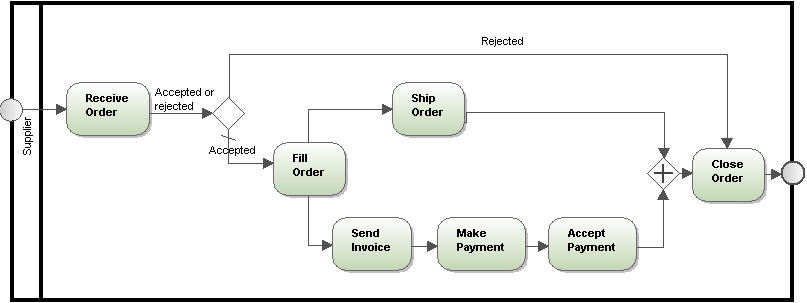

bpm-supplier1

So konvertieren Sie BPMN 1.0-Diagramme in BPMN 2.0-Diagramme:

1.Klicken Sie mit der rechten Maustaste in ein BPMN 1.0-Diagramm und wählen Sie die Option In BPMN 2.0-Diagramm konvertieren.



Wenn mehrere BPMN 1.0-Diagramme im selben Paket vorhanden sind, werden Sie gefragt, ob alle Diagramme in diesem Paket konvertiert werden sollen.



Es erscheint eine zweite Meldung, in der Sie gefragt werden, ob das BPMN 2-Profil zum Projekt hinzugefügt werden soll.



Wenn Sie auf OK klicken, werden die Diagramme konvertiert.
