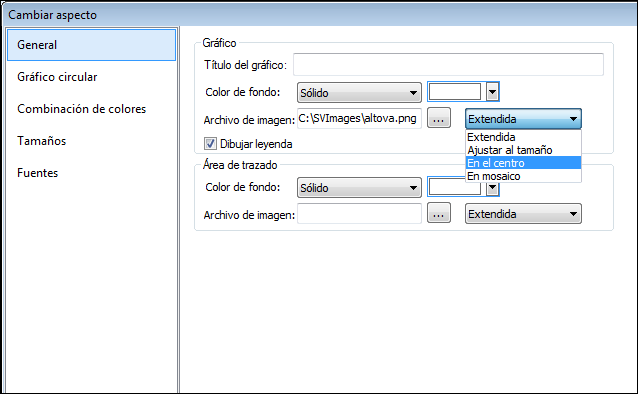

El título del gráfico (imagen siguiente) es el mismo que el de la configuración básica (ver más arriba) y también se puede editar como configuración avanzada. Otras opciones de este cuadro de diálogo son el subtítulo y el color de fondo del gráfico y del área de trazado.

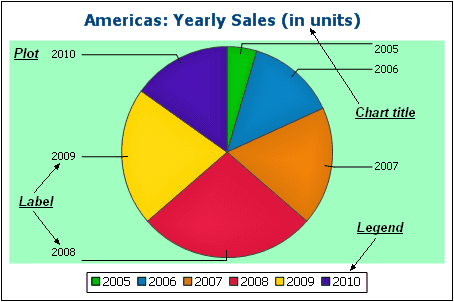

Por ejemplo, en el gráfico de la imagen siguiente el área de trazado se configuró con un color de fondo verde pálido. También puede usar un archivo de imagen como imagen de fondo del gráfico o de su área de trazado. Esta imagen se puede estirar para cubrir toda el área del gráfico o de trazado. Se puede ampliar para ajustarla de modo que el zoom coincida con una de las dos dimensiones (del gráfico/área de trazado). También se puede centrar o se puede crear un mosaico a partir de ella. La leyenda es la clave para los códigos de color del gráfico y se puede activar o desactivar.

Hay cuatro combinaciones de colores predefinidas disponibles, además de una combinación de colores definida por el usuario. Puede modificar cualquiera de las combinaciones de colores añadiendo colores o eliminándolos de una combinación. La combinación de colores seleccionada en esta pestaña se utilizará en el gráfico.

Se pueden configurar los tamaños de varios aspectos del gráfico, ya sea en píxeles o en porcentaje.

En esta pestaña se pueden especificar las propiedades de fuente del título del gráfico y de las leyendas y etiquetas. Los tamaños se pueden establecer como un porcentaje del tamaño del gráfico o de forma absoluta en puntos.

La configuración se puede guardar en un archivo XML y se puede cargar desde un archivo XML que tenga la estructura correcta. Para ver la estructura, guarde la configuración de un gráfico y, a continuación, abra el archivo XML. Al hacer clic en este botón, también tiene la opción de restablecer la configuración predeterminada del gráfico.

Opciones de configuración para: (i) el ángulo desde el que se debe dibujar el primer segmento; (ii) la dirección en la que se deben dibujar los segmentos; (iii) el color del contorno; (iv) si los colores reciben reflejos (en gráficos circulares 3D: si se utilizan sombras paralelas y transparencia); (v) si se deben dibujar etiquetas; y (vi) si se deben añadir valores y porcentajes a las etiquetas y cuántos decimales se deben añadir a los porcentajes.

Opciones de configuración para: (General) Al dibujar los ejes X e Y intercambiados se genera un gráfico de barras horizontales. (Barra) Contornos y sombras de las barras (sombras solo en gráficos de barras 2D). (Eje X) Etiqueta y color del eje X, y líneas de cuadrícula verticales; (Eje Y) Etiqueta y color del eje Y, líneas de cuadrícula horizontales, rango de valores que se mostrarán y marcas de graduación en el eje Y; (Eje Z, solo 3D) Etiqueta y color del eje Z; (3D) inclinación vertical, rotación horizontal y anchura de la vista.

Opciones de configuración para: (General) Dibujar los ejes X e Y intercambiados; (Línea) incluir o no los puntos del gráfico; (Eje X) Etiqueta y color del eje X, y líneas de cuadrícula verticales; (Eje Y) Etiqueta y color del eje Y, líneas de cuadrícula horizontales, rango de valores que se mostrarán y marcas de graduación en el eje Y.

Opciones de configuración para: (i) el ángulo en el que comienza el indicador y el barrido angular de la escala; (ii) el rango de los valores mostrados; (iii) el intervalo y el color de las marcas principales y secundarias; (iv) los colores del dial, la aguja y el borde.

La transparencia de las áreas se puede establecer como un valor entre 0 (sin transparencia) y 255 (transparencia máxima). En el caso de los gráficos de áreas no apiladas, la transparencia hace que las partes de las áreas que se encuentran debajo de otras áreas sean visibles para el usuario. También se pueden especificar los contornos de las áreas.

El color de relleno se puede especificar para estas dos situaciones: (i) cuando el valor de cierre es mayor que el valor de apertura, y (ii) cuando el valor de apertura es mayor que el valor de cierre. En este último caso, el color de la serie también está disponible como opción. El color de la serie se especifica en la pestaña Combinación de colores del cuadro de diálogo Cambiar aspecto.
