Protocol Buffers-Komponenteneinstellungen

Zur Startseite Zurück Nach oben Weiter

Nachdem Sie eine Binärkomponente zum Mappingbereich hinzugefügt haben, können Sie die entsprechenden Einstellungen dafür über das Dialogfeld "Komponenteneinstellungen" vornehmen. Sie können dieses Dialogfeld auf eine der folgenden Arten aufrufen:



Wählen Sie die Komponente im Mapping aus und klicken Sie im Menü Komponente auf Eigenschaften.

Doppelklicken Sie auf die Komponentenüberschrift.

Klicken Sie mit der rechten Maustaste auf die Komponentenüberschrift und wählen Sie den Befehl Eigenschaften.

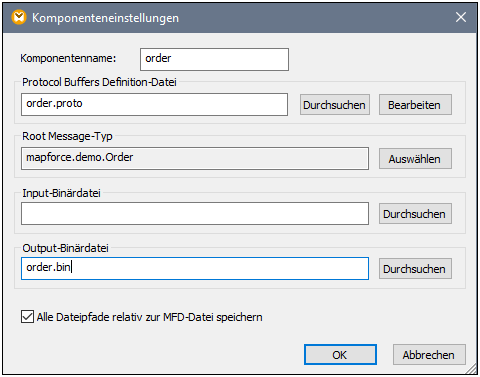

mf_proto_03

Dialogfeld "Komponenteneinstellungen"

Es stehen die folgenden Einstellungen zur Verfügung:



Komponentenname

Der Komponentenname wird bei der Erstellung der Komponente automatisch generiert. Sie können den Namen jedoch jederzeit ändern. Der Komponentenname kann Leerzeichen und Punkte enthalten, darf aber keine Schrägstriche, umgekehrten Schrägstriche, Doppelpunkte, doppelten Anführungszeichen und voran- oder nachgestellte Leerzeichen enthalten. Beachten Sie beim Ändern des Namens einer Komponente Folgendes:



Wenn Sie das Mapping auf FlowForce Server bereitstellen möchten, muss der Komponentenname eindeutig sein.

Es wird empfohlen, nur Zeichen zu verwenden, die über die Befehlszeile eingegeben werden können. Länderspezifische Sonderzeichen sind in Windows und der Befehlszeile eventuell unterschiedlich kodiert.

Protocol Buffers Definition-Datei

Definiert den Namen oder Pfad der Strukturdefinitionsdatei (.proto-Datei), anhand der MapForce die eigentlichen Binärdaten mappt.



Um den Pfad der Datei zu ändern, klicken Sie auf Durchsuchen und wählen Sie die neue Datei aus.

Root Message-Typ

Eine .proto-Datei enthält normalerweise mehrere Nachrichtentypen. Klicken Sie auf Auswählen, um den Nachrichtentyp, der als oberstes Element der Hierarchie ("Root") angezeigt werden soll, auszuwählen.

Input-Binärdatei

Definiert die Input-Binärdatei, aus der MapForce die Daten liest. Dieses Feld ist bei einer Quellkomponente von Bedeutung.



Um den Pfad der Datei zu ändern, klicken Sie auf Durchsuchen und wählen Sie die neue Datei aus.

Output-Binärdatei

Definiert die Output-Binärdatei, in die MapForce die Daten schreibt. Dieses Feld ist bei einer Zielkomponente von Bedeutung.



Um den Pfad der Datei zu ändern, klicken Sie auf Durchsuchen und wählen Sie die neue Datei aus.

Alle Dateipfade relativ zur MFD-Datei speichern

Wenn diese Option aktiviert ist, speichert MapForce die im Dialogfeld "Komponenteneinstellungen" angezeigten Dateipfade relativ zum Ordner, in dem sich die MapForce Design (.mfd)-Datei befindet. Siehe auch Verwenden relativer Pfade in einer Komponente.
