Altova MapForce 2020 Enterprise Edition

Nachdem Sie anhand des Schemas "Library" (siehe Beispielschema) Code generiert haben, wird eine C#-Testapplikation sowie eine Reihe von unterstützenden Altova-Bibliotheken generiert.



Informationen zu den generierten C++-Bibliotheken

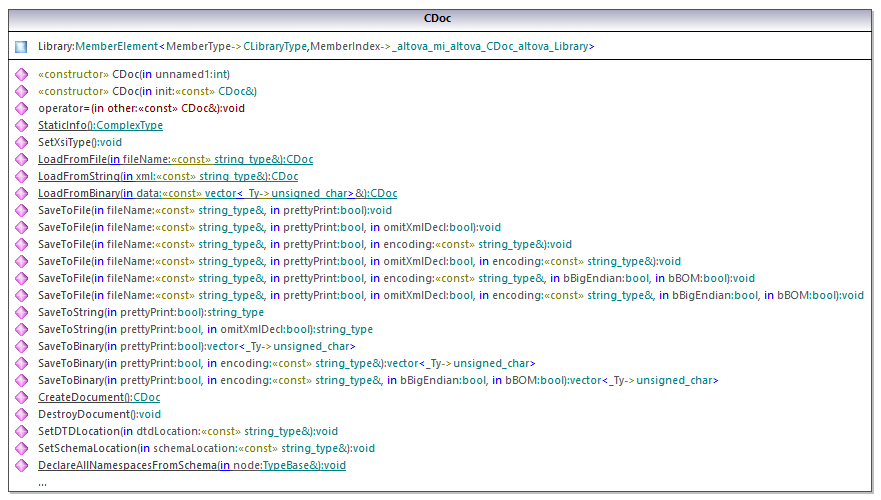

Die zentrale Klasse des generierten Codes ist die Klasse CDoc. Sie repräsentiert das XML-Dokument. Eine solche Klasse wird für jedes Schema generiert. Ihr Name hängt vom Namen der Schemadatei ab (in diesem Beispiel Doc.xsd). Wie im Diagramm gezeigt, bietet diese Klasse Methoden zum Laden von Dokumenten aus Dateien, Binär-Streams oder Strings (oder zum Speichern von Dokumenten in Dateien, Streams, Strings). In der Referenz zur Klasse ([YourSchema]::[CDoc]) finden Sie eine Beschreibung aller von dieser Klasse bereitgestellten Members.

cg_cpp_example_01

Das Feld Library der Klasse CDoc stellt die eigentliche Root des Dokuments dar. Library ist ein Element in der XML-Datei, daher hat es im C++-Code eine Vorlagenklasse als Typ (MemberElement). Die Vorlagenklasse stellt Methoden und Eigenschaften für die Interaktion mit dem Element Library bereit. Im Allgemeinen erhält jedes Attribut und jedes Element eines bestimmten Typs im Schema im generierten Code die Vorlagenklasse MemberAttribute bzw. MemberElement. Nähere Informationen dazu finden Sie in der Referenz zur Klasse unter [YourSchema]::MemberAttribute und [YourSchema]::MemberElement.

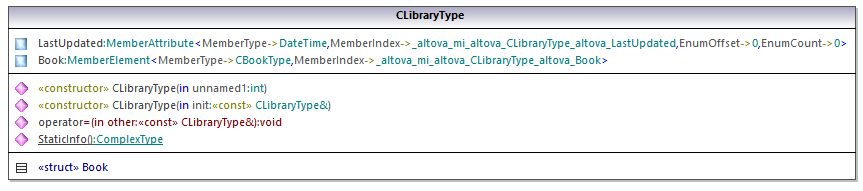

Die Klasse CLibraryType wird anhand des complexType LibraryType im Schema generiert. Beachten Sie, dass die Klasse CLibraryType ein Feld Book und ein Feld LastUpdated enthält. Gemäß der oben erwähnten Logik entsprechen diese dem Element Book und dem Attribut LastUpdated im Schema. Sie ermöglichen die programmatische Bearbeitung (Anhängen, Entfernen, usw.) von Elementen und Attributen im XML-Instanzdokument.

cg_cpp_example_02

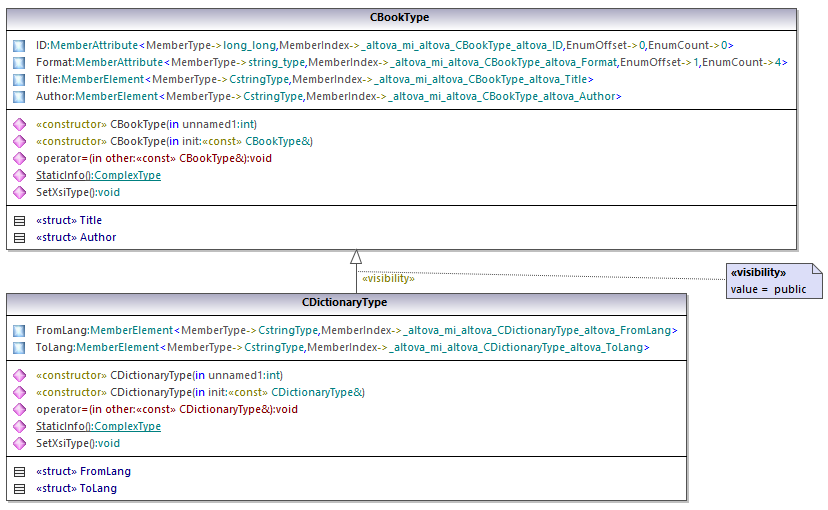

Der Typ DictionaryType ist ein complexType, der im Schema von BookType abgeleitet wurde, daher wird diese Beziehung auch in den generierten Klassen übernommen. Im Diagramm sehen Sie, dass die Klasse CDictionaryType die Klasse CBookType erbt.

cg_cpp_example_03

Wenn in Ihrem XML-Schema simpleTypes als Enumerationen definiert sind, so stehen die enumerierten Werte im generierten Code als Enum-Werte zur Verfügung. In dem in diesem Beispiel verwendeten Schema gibt es die Buchformate hardcover, paperback, e-book, usw. Im generierten Code stehen diese Werte folglich in Form einer Enum, d.h. als Member der Klasse CBookFormatType, zur Verfügung.



Schreiben eines XML-Dokuments

1.Öffnen Sie die anhand des Schemas "Library" generierte Lösung LibraryTest.sln in Visual Studio.



Beim Erstellen eines Prototyps einer Applikation anhand eines häufig geänderten XML-Schemas müssen Sie eventuell immer wieder Code im selben Verzeichnis generieren, damit die Änderungen am Schema sofort im Code berücksichtigt werden. Beachten Sie, dass die generierte Testapplikation und die Altova-Bibliotheken jedes Mal, wenn Sie Code im selben Zielverzeichnis generieren, überschrieben werden. Fügen Sie daher keinen Code zur generierten Testapplikation hinzu, sondern integrieren Sie stattdessen die Altova-Bibliotheken in Ihr Projekt (siehe Integrieren von Schema Wrapper-Bibliotheken).



2.Öffnen Sie die Datei LibraryTest.cpp im Solution Explorer und bearbeiten Sie die Methode Example() wie unten gezeigt.



#include <ctime> // required to get current time
using namespace Doc; // required to work with Altova libraries

void Example()
{
  // Create a new, empty XML document
  CDoc libDoc = CDoc::CreateDocument();

  // Create the root element <Library> and add it to the document
  CLibraryType lib = libDoc.Library.append();

  // Get current time and set the "LastUpdated" attribute using Altova classes
  time_t t = time(NULL);
  struct tm * now = localtime( & t );
  altova::DateTime dt = altova::DateTime(now->tm_year + 1900, now->tm_mon + 1, now->tm_mday, now->tm_hour, now->tm_min, now->tm_sec);
  lib.LastUpdated = dt;

  // Create a new <Book> and add it to the library
  CBookType book = lib.Book.append();

  // Set the "ID" attribute of the book
  book.ID = 1;

  // Set the "Format" attribute of the <Book> using an enumeration constant
  book.Format.SetEnumerationValue( CBookFormatType::k_Paperback );

  // Add the <Title> and <Author> elements, and set values
  book.Title.append() = _T("The XML Spy Handbook");
  book.Author.append() = _T("Altova");

  // Append a dictionary (book of derived type) and populate its attributes and elements
  CDictionaryType dictionary = CDictionaryType(lib.Book.append().GetNode());
  dictionary.ID = 2;
  dictionary.Format.SetEnumerationValue( CBookFormatType::k_E_book);
  dictionary.Title.append() = _T("English-German Dictionary");
  dictionary.Author.append() = _T("John Doe");
  dictionary.FromLang.append() = _T("English");
  dictionary.ToLang.append() = _T("German");

  // Since dictionary a derived type, set the xsi:type attribute of the book element
  dictionary.SetXsiType();

  // Optionally, set the schema location
  libDoc.SetSchemaLocation(_T("Library.xsd"));

  // Save the XML document to a file with default encoding (UTF-8),
  // "true" causes the file to be pretty-printed.
  libDoc.SaveToFile(_T("GeneratedLibrary.xml"), true);

  // Destroy the document
  libDoc.DestroyDocument();
}



3.Drücken Sie F5, um den Debugger zu starten. Wenn der Code erfolgreich ausgeführt wurde, wird im Lösungsausgabeverzeichnis die Datei GeneratedLibrary.xml erstellt.



Lesen eines XML-Dokuments

1.Öffnen Sie die Lösung LibraryTest.sln in Visual Studio.

2.Speichern Sie den unten gezeigten Code unter dem Namen Library1.xml in einem Verzeichnis, das vom Programmcode gelesen werden kann (z.B im selben Verzeichnis wie LibraryTest.sln).



<?xml version="1.0" encoding="utf-8"?>
<Library xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns="http://www.nanonull.com/LibrarySample" xsi:schemaLocation="http://www.nanonull.com/LibrarySample Library.xsd" LastUpdated="2016-02-03T17:10:08.4977404">
  <Book ID="1" Format="E-book">
    <Title>The XMLSpy Handbook</Title>
    <Author>Altova</Author>
  </Book>
  <Book ID="2" Format="Paperback" xmlns:n1="http://www.nanonull.com/LibrarySample" xsi:type="n1:DictionaryType">
    <Title>English-German Dictionary</Title>
    <Author>John Doe</Author>
    <FromLang>English</FromLang>
    <ToLang>German</ToLang>
  </Book>
</Library>



3.Öffnen Sie die Datei LibraryTest.cpp im Solution Explorer und bearbeiten Sie die Methode Example() wie unten gezeigt.



using namespace Doc;
void Example()
{
  // Load XML document
  CDoc libDoc = CDoc::LoadFromFile(_T("Library1.xml"));

  // Get the first (and only) root element <Library>
  CLibraryType lib = libDoc.Library.first();

  // Check whether an element exists:
  if (!lib.Book.exists())
  {
    tcout << "This library is empty." << std::endl;
    return;
  }

  // iteration: for each <Book>...
  for (Iterator<CBookType> itBook = lib.Book.all(); itBook; ++itBook)
  {
    // output values of ISBN attribute and (first and only) title element
    tcout << "ID: " << itBook->ID << std::endl;
    tcout << "Title: " << tstring(itBook->Title.first()) << std::endl;

    // read and compare an enumeration value
    if (itBook->Format.GetEnumerationValue() == CBookFormatType::k_Paperback)
        tcout << "This is a paperback book." << std::endl;

    // for each <Author>...
    for (CBookType::Author::iterator itAuthor = itBook->Author.all(); itAuthor; ++itAuthor)
        tcout << "Author: " << tstring(itAuthor) << std::endl;

    // alternative: use count and index
    for (unsigned int j = 0; j < itBook->Author.count(); ++j)
        tcout << "Author: " << tstring(itBook->Author[j]) << std::endl;
  }

  // Destroy the document
  libDoc.DestroyDocument();
}



4.Drücken Sie F5, um den Debugger zu starten.
