Altova XMLSpy 2020 Enterprise Edition

Anhand des XSLT-Beispieldokuments weiter unten sehen Sie, wie Altova-Erweiterungsfunktionen für Diagramme eingesetzt werden können. Weiter unten sehen Sie ein XML-Dokument und eine Abbildung des Ausgabebilds, das generiert wird, wenn ein XML-Dokument mit dem XSLT 2.0- oder XSLT 3.0-Prozessor anhand des XSLT-Dokuments verarbeitet wird.



Anmerkung:Diagrammfunktionen werden nur in Enterprise und Server-Editionen von Altova Produkten unterstützt.



Anmerkung:Weitere Informationen zur Erstellung von Diagrammdatentabellen finden Sie in der Dokumentation zu den Altova-Produkten XMLSpy und StyleVision.





XSLT-Dokument

In diesem (unten aufgelisteten) XSLT-Dokument wird mit Hilfe der Altova Diagramm-Erweiterungsfunktionen ein Kreisdiagramm generiert. Das XSLT-Dokument kann zur Verarbeitung des weiter unten angeführten XML-Dokuments verwendet werden.



<?xml version="1.0" encoding="UTF-8"?>

<xsl:stylesheet version="2.0"

 xmlns:xsl="http://www.w3.org/1999/XSL/Transform"

 xmlns:xs="http://www.w3.org/2001/XMLSchema"

 xmlns:altovaext="http://www.altova.com/xslt-extensions"

 exclude-result-prefixes="#all">

 <xsl:output version="4.0" method="html" indent="yes" encoding="UTF-8"/>

 <xsl:template match="/">

         <html>

                 <head>

                         <title>

                                 <xsl:text>HTML Page with Embedded Chart</xsl:text>

                         </title>

                 </head>

                 <body>

                         <xsl:for-each select="/Data/Region[1]">

                                 <xsl:variable name="extChartConfig" as="item()*">

                                         <xsl:variable name="ext-chart-settings" as="item()*">

                                                 <chart-config>

                                                         <General

                                                                 SettingsVersion="1"

                                                                 ChartKind="Pie3d"

                                                                 BKColor="#ffffff"

                                                                 ShowBorder="1"

                                                                 PlotBorderColor="#000000"

                                                                 PlotBKColor="#ffffff"

                                                                 Title="{@id}"

                                                                 ShowLegend="1"

                                                                 OutsideMargin="3.2%"

                                                                 TitleToPlotMargin="3.%"

                                                                 LegendToPlotMargin="6.%"

                                                                 >

                                                                 <TitleFont

                                                                         Color="#023d7d"

                                                                         Name="Tahoma"

                                                                         Bold="1"

                                                                         Italic="0"

                                                                         Underline="0"

                                                                         MinFontHeight="10.pt"

                                                                         Size="8.%" />

                                                         </General>

                                                 </chart-config>

                                         </xsl:variable>

                                         <xsl:sequence select="altovaext:create-chart-config-from-xml( $ext-chart-settings )"/>

                                 </xsl:variable>

                                 <xsl:variable name="chartDataSeries" as="item()*">

                                         <xsl:variable name="chartDataRows" as="item()*">

                                                 <xsl:for-each select="(Year)">

                                                         <xsl:sequence select="altovaext:create-chart-data-row( (@id), ( .) )"/>

                                                 </xsl:for-each>

                                         </xsl:variable>

                                         <xsl:variable name="chartDataSeriesNames" as="xs:string*" select=" ( (&quot;Series 1&quot;), &apos;&apos; )[1]"/>

                                         <xsl:sequence

                                                 select="altovaext:create-chart-data-series-from-rows( $chartDataSeriesNames, $chartDataRows)"/>

                                 </xsl:variable>

                                 <xsl:variable name="ChartObj" select="altovaext:create-chart( $extChartConfig, ( $chartDataSeries), false() )"/>

                                 <xsl:variable name="sChartFileName" select="'mychart1.png'"/>

                                 <img src="{$sChartFileName, altovaext:save-chart-image( $ChartObj, $sChartFileName, 400, 400 ) }"/>

                         </xsl:for-each>

                 </body>

         </html>

 </xsl:template>

</xsl:stylesheet>





XML-Dokument

Dieses XML-Dokument kann mit dem oben stehenden XSLT-Dokument verarbeitet werden. Anhand der Daten im XML-Dokument wird das in der unten stehenden Abbildung gezeigte Kreisdiagramm generiert.



<?xml version="1.0" encoding="UTF-8"?>

<Data xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

      xsi:noNamespaceSchemaLocation="YearlySales.xsd">

 <ChartType>Pie Chart 2D</ChartType>

 <Region id="Americas">

         <Year id="2005">30000</Year>

         <Year id="2006">90000</Year>

         <Year id="2007">120000</Year>

         <Year id="2008">180000</Year>

         <Year id="2009">140000</Year>

         <Year id="2010">100000</Year>

 </Region>

 <Region id="Europe">

         <Year id="2005">50000</Year>

         <Year id="2006">60000</Year>

         <Year id="2007">80000</Year>

         <Year id="2008">100000</Year>

         <Year id="2009">95000</Year>

         <Year id="2010">80000</Year>

 </Region>

 <Region id="Asia">

         <Year id="2005">10000</Year>

         <Year id="2006">25000</Year>

         <Year id="2007">70000</Year>

         <Year id="2008">110000</Year>

         <Year id="2009">125000</Year>

         <Year id="2010">150000</Year>

 </Region>

</Data>





Ausgabebild

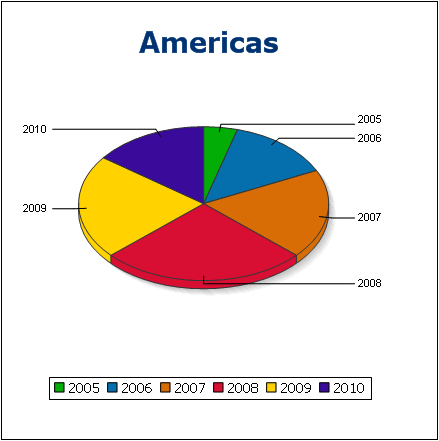

Das unten gezeigt Kreisdiagramm wird generiert, wenn das oben aufgelistete XML-Dokument mit Hilfe des XSLT-Dokuments verarbeitet wird.

AXChartsOutputPie
