Ein Overlay ist ein Diagramm, das über das Basisdiagramm gelegt wird. Um ein Overlay hinzuzufügen, gehen Sie folgendermaßen vor:

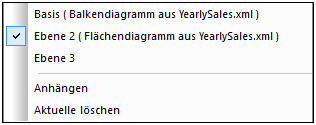

1.Klicken Sie auf die Schaltfläche Overlays, um das Overlays-Menü anzuzeigen (Abbildung unten).

ChartOverlaysMenu

2.Klicken Sie auf Anhängen. Daraufhin wird eine neue Ebene hinzugefügt.

3.Klicken Sie, während die neue Ebene ausgewählt ist, auf die Schaltfläche Neues Diagramm und wählen Sie die Daten, wie im Abschnitt Erstellen eines Diagramms beschrieben, aus.

4.Um den Diagrammtyp und die Darstellung zu ändern, klicken Sie auf die Schaltfläche Typ ändern bzw. Darstellung ändern.



Sie können beliebig viele Overlays hinzufügen. Jede neue Ebene wird an die bestehenden Ebenen im Diagramm angehängt und über diese gelegt. Wenn Sie die Reihenfolge der Ebenen ändern möchten, müssen Sie diese in der richtigen Reihenfolge neu erstellen. Sie können die aktuell ausgewählte Ebene durch Klicken auf Aktuelle löschen löschen.



Anmerkung: Jedes Overlay verdeckt die darunterliegenden Ebenen. Da nur Flächendiagramme transparent gemacht werden können, sind einige Ebenenanordnungen eventuell nicht optimal. So würde z.B. eine Balkendiagrammebene über einer Liniendiagrammebene Teile der Linie verdecken. Dies sollten Sie bei der Planung der Ebenenreihenfolge bedenken.
