Sitio web de Altova: _ic_link Diagramas globales de interacción

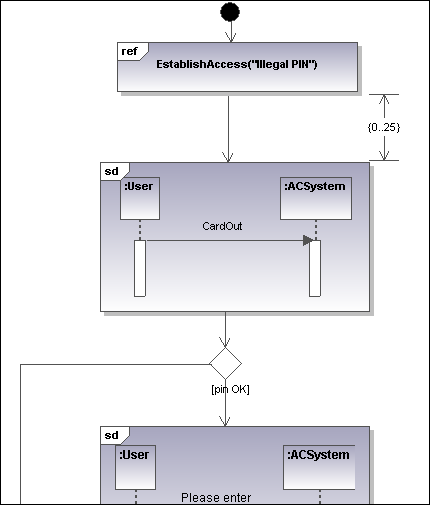

Los diagramas globales de interacción son un tipo de diagrama de actividades que ofrecen un resumen de la interacción entre otros diagramas de interacción como diagramas de secuencia, de actividades, de comunicación o de ciclo de vida. El método para construir este tipo de diagramas es similar al utilizado para los diagramas de actividades y usa los mismos elementos de modelado: bifurcaciones, reuniones, nodo inicial, nodo final, etc.

inter6

En lugar de actividades, este diagrama utiliza dos tipos distintos de interacciones: Interacción y UsoDeInteracción.



Los elementos Interacción se presentan como iconos de un diagrama de secuencia, comunicación, ciclo de vida o diagrama global de interacción, en un marco que tiene la abreviatura SD en la esquina superior izquierda.



Las instancias de los elementos Interacción son referencias a diagramas de interacción ya disponibles. Éstas tienen la abreviatura Ref y el nombre de la instancia en el marco de título.
