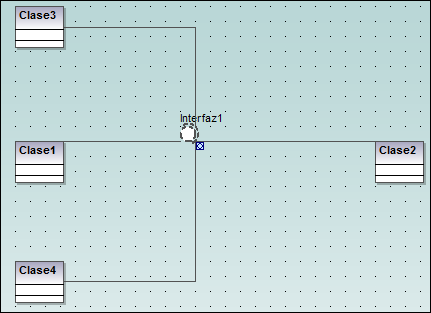

UModel es compatible con la notación UML de tipo bola-enchufe (ball-socket). Las clases que necesitan una interfaz muestran un círculo, que representa a la bola, y el nombre de la interfaz. Las clases que implementan la interfaz muestran "enchufe" cóncavo en el que encajar la bola.

ball-sock1

En la imagen anterior, la Clase2 realiza la Interfaz1, que es utilizada por las clases clase1, clase3 y clase4. Para crear la relación de utilización entre las clases y la interfaz se usó el icono Utilización de la barra de herramientas Diagrama de clases.

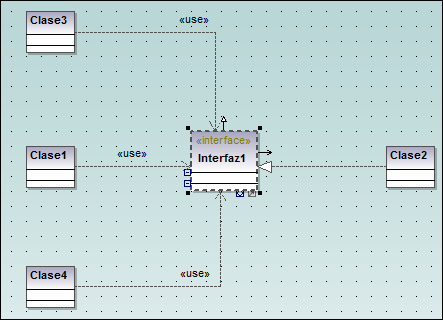

Para cambiar entre la vista estándar y la vista de tipo bola:

Haga clic en el icono Alternar estilo de notación de interfaz situado en la parte inferior del elemento interfaz.

 ball-sock2
