Altova UModel 2020

Una puerta ic-gate es un punto de conexión que permite transmitir mensajes de un fragmento a otro de la interacción. Las puertas se conectan por medio de mensajes.



1.Inserte una puerta en el diagrama.
2.Cree un mensaje nuevo, haga clic en la puerta y arrastre el puntero hasta la línea de vida (o desde la línea de vida hasta la puerta).

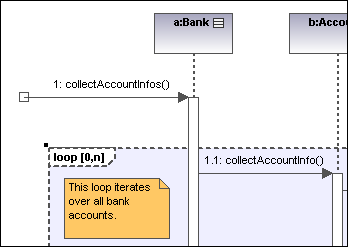

Esto conecta los dos elementos. El cuadrado pequeño representa la puerta.

gate-msg
