Sitio web de Altova: _ic_link Diagramas de actividades UML



Los diagramas de actividades sirven para modelar flujos de trabajo de procesos de negocios. Permiten ver qué acciones deben tener lugar y qué dependencias de comportamiento existen. Los diagramas de actividades describen el orden concreto de las actividades y permiten un procesamiento tanto condicional como en paralelo. Los diagramas de actividades son una especie de diagrama de estados, con actividades en lugar de estados.

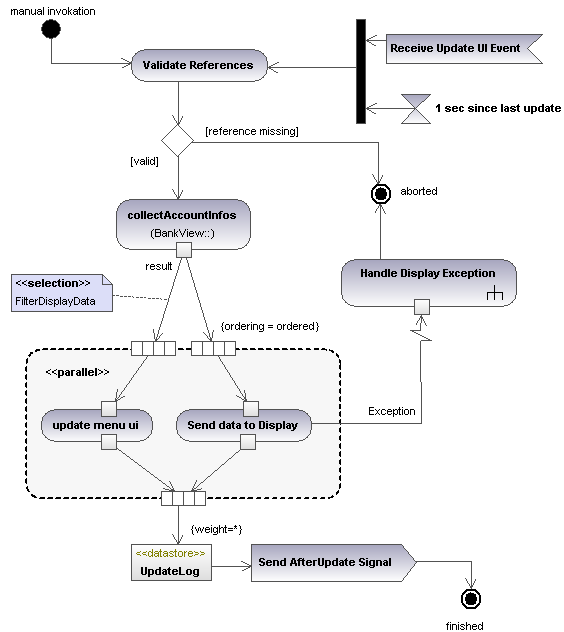

Nota: el diagrama de actividades que aparece a continuación está disponible en el ejemplo Bank_MultiLanguage.ump, en la carpeta ...\UModelExamples.

act-example
