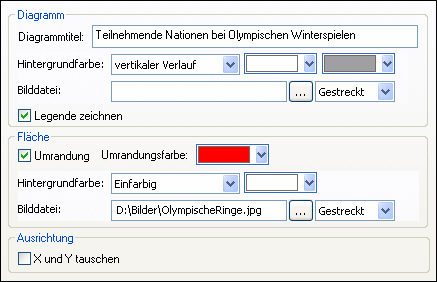

Im Abschnitt Allgemein des Dialogfelds Darstellung ändern können Sie die Überschrift des Diagramms definieren, Legenden hinzufügen oder entfernen sowie Hintergrundbilder und -farben und, für Balken-, Linien-, Flächen- und Kerzendiagramme, die Ausrichtung des Diagramms definieren.

dlg_chart-appearance-general



Diagramm

Geben Sie im Feld Diagrammtitel einen aussagekräftigen Titel für Ihr Diagramm ein und wählen Sie eine Hintergrundfarbe für das gesamte Diagramm aus der Dropdown-Liste. Sie können einen einfarbigen Hintergrund, einen vertikalen oder einen horizontalen Verlauf sowie Start- und Endfarben für den Verlauf definieren, falls erforderlich. Zusätzlich zum bzw. anstatt eines farbigen Hintergrunds können Sie auch ein Hintergrundbild definieren und eine der verfügbaren Optionen aus der Dropdown-Liste wählen:



Gestreckt: Das Bild wird auf die Höhe und Breite des Diagramms gestreckt

An Fenstergröße anpassen: Das Bild wird in den Rahmen des Diagramms eingepasst wobei das Seitenverhältnis des Bilds beibehalten wird

Zentriert: Das Bild wird in Originalgröße in der Mitte des Diagramms angezeigt

Nebeneinander: Wenn das Bild kleiner als das Diagramm ist, werden mehrere Ausgaben des Bilds angezeigt um den Hintergrund auszufüllen

Das Kontrollkästchen Legende zeichnen ist standardmäßig aktiviert, sie müssen es deaktivieren, wenn Sie keine Legende in Ihrem Diagramm anzeigen möchten.





Fläche

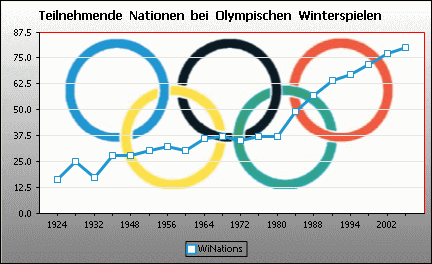

Die Fläche ist jener Bereich, in dem die Daten des Diagramms angezeigt werden. Sie können rund um die Fläche eine Umrandung ziehen und für den Bereich der Fläche eine andere Hintergrundfarbe oder ein Hintergrundbild festlegen. In der unten stehenden Abbildung wurde die Hintergrundfarbe des Diagramms auf Grau (vertikaler Verlauf) geändert, während die Fläche weiterhin weiß ist, eine rote Umrandung rundherum gezogen und ein Hintergrundbild hinzugefügt wurde.

chart_border_plot



Ausrichtung

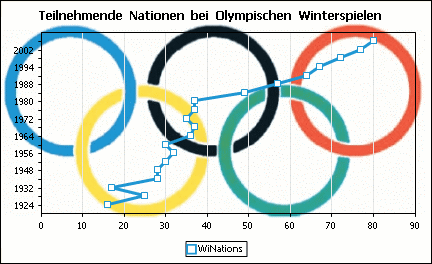

Wenn Sie eine kleine Datenreihe mit großen Werten haben, kann es für eine bessere Darstellung von Vorteil sein, die x- und die y-Achsen zu tauschen. Beachten Sie, dass in der unten stehenden Abbildung auch die Hintergrundfarbe der Fläche auf "Transparent" gesetzt und das Hintergrundbild dem gesamten Diagramm zugewiesen wurde.

chart_x-y-exchanged

Beachten Sie, dass diese Option für Kreis- und Einzelwertdiagramme nicht verfügbar ist.
