En este ejemplo explicamos paso a paso el proceso de creación de estereotipos, que permite:



Crear un estereotipo

Crear atributos de estereotipo (propiedades) que se convierten en valores etiquetados al aplicarlos a un elemento

Definir un atributo de estereotipo en una enumeración

Definir un valor predeterminado para un atributo de estereotipo

Aplicar el estereotipo a elementos del modelo.



En este ejemplo también se incluye un proyecto de ejemplo llamado StereotypesDemo.ump, que está disponible en C:\Usuarios\<usuario>\Documentos\Altova\UModel2025\UModelExamples\Tutorial. Si sigue estas instrucciones al pie de la letra creará un proyecto parecido.



Crear un perfil nuevo

Como ya hemos mencionado, un estereotipo debe pertenecer a un perfil, por lo que primero vamos a crear ese perfil.



1.Cree un proyecto de UModel nuevo.

2.Haga clic con el botón derecho en el paquete "Root" y añada un perfil nuevo seleccionando Elemento nuevo | Perfil en el menú contextual.

3.Cambie el nombre del perfil nuevo a "PerfilPrueba".

um_stereotypes_tutorial_01



Crear un estereotipo

Para este tutorial vamos a crear un estereotipo con dos atributos: "Usabilidad" y "EstáObsoleta". Vamos a definir el atributo "EstáObsoleta" como enumeración. La enumeración consiste en dos valores, "Sí" y "No"; el valor predeterminado es "No".



1.Haga clic con el botón derecho en el perfil y seleccione Elemento nuevo | Estereotipo en el menú contextual. Así añadimos un estereotipo nuevo al perfil.

2.Cambie el nombre del estereotipo nuevo a "Info".

3.Haga clic con el botón derecho en el estereotipo y seleccione Elemento nuevo | Propiedad en el menú contextual. Así añadimos una propiedad nueva.

4.Cambie el nombre de la propiedad a "Usabilidad".

um_stereotypes_tutorial_02

5.Repita los pasos anteriores para crear otro proyecto nuevo llamado "EstáObsoleta".

um_stereotypes_tutorial_03

6.Haga clic con el botón derecho en "PerfilPrueba" y seleccione Elemento nuevo | Enumeración en el menú contextual. Cambie el nombre de la enumeración a "SíNoEnum".

7.Haga clic con el botón derecho en la enumeración y seleccione Elemento nuevo | LiteralDeEnumeración en el menú contextual. Cambie el nombre del literal de enumeración a "Sí".

8.Repita el paso anterior y cree un literal de enumeración llamado "No".

um_stereotypes_tutorial_04

9.Haga clic en la propiedad "EstáObsoleta" y cambie su tipo a SíNoEnum. Ahora establezca la propiedad predeterminada a "No".

um_stereotypes_tutorial_05



Crear un paquete nuevo

Para ilustrar cómo se pueden usar los estereotipo personalizados vamos a crear un paquete simple que contenga solamente una clase.



1.Haga clic con el botón derecho en el paquete "Root" y añada un paquete nuevo seleccionando Elemento nuevo | Paquete en el menú contextual.

2.Cambie el nombre del paquete nuevo a "PaquetePrueba".

3.Añada una clase al paquete (en este ejemplo, "ClasePrueba").

um_stereotypes_tutorial_06



Aplicar el perfil a un paquete

Como explicábamos en el paso 1, el estereotipo se creó dentro de un perfil. En este paso vamos a aplicar el perfil a un paquete para que el estereotipo se vuelva "visible" para el paquete.

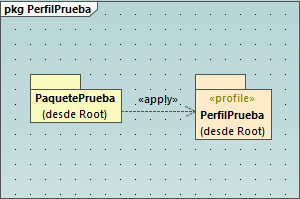

1.En la ventana Estructura del modelo haga clic con el botón derecho en "PerfilPrueba" y seleccione Diagrama nuevo | Diagrama de perfil en el menú contextual.

2.Arrastre los paquetes "PaquetePrueba" y "PerfilPrueba" desde la ventana Estructura del modelo hasta el diagrama.

3.Haga clic en el botón de la barra de herramientas um_ic_profile_application y dibuje una relación ProfileApplication desde el paquete hasta el perfil.

um_stereotypes_tutorial_07



Aplicar el estereotipo a clases

Ahora puede aplicar el estereotipo a una clase.



1.Haga clic con el botón derecho en "PaquetePrueba" y seleccione Diagrama nuevo | Diagrama de clases en el menú contextual.

2.Arrastre la clase "ClasePrueba" hasta el diagrama.

3.Haga clic en la clase y seleccione el estereotipo «Info» en la ventana Propiedades. Observe que la propiedad "EstáObsoleta" ya contiene su valor predeterminado.

um_stereotypes_tutorial_09

4.Introduzca un valor para la propiedad "Usabilidad" ("75%" en este ejemplo).



Ahora la clase del diagrama tiene una sección "Valores etiquetados" en la que aparecen los atributos del estereotipo y sus valores. Puede cambiar estos valores desde la ventana Propiedades o directamente desde el diagrama.

um_stereotypes_tutorial_10
