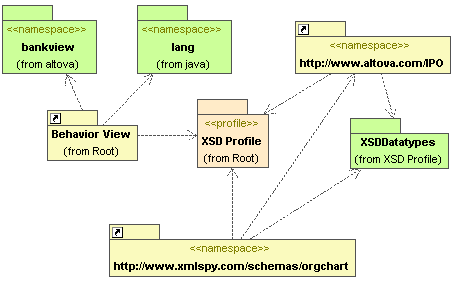

Los diagramas de paquetes ilustran la organización de los paquetes y de sus elementos, así como sus correspondientes espacios de nombres. Además en UModel puede crear hipervínculos para navegar hasta el contenido del paquete correspondiente.



Los paquetes se dibujan en forma de carpetas y se pueden usar en cualquier diagrama UML, aunque se usan sobre todo en diagramas de casos de uso y de clases.

pack-1



Generación automática de diagramas de dependencias entre paquetes

UModel tiene una función para generar diagramas de dependencias entre paquetes a partir de cualquier paquete de la ventana Estructura del modelo.



Esta función crea vínculos de dependencia entre los paquetes si existen referencias entre sus elementos de modelado. P. ej. si hay dependencias entre clases, si hay clases derivadas o si los atributos tienen tipos que están definidos en otro paquete.

Para generar un diagrama de dependencias entre paquetes:

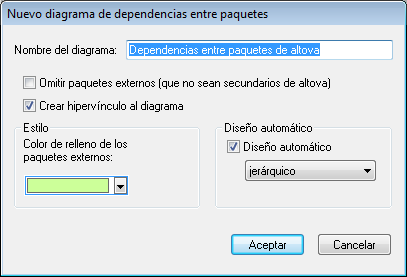

1.En la Estructura del modelo haga clic con el botón derecho en un paquete (p. ej. altova) y elija Mostrar en un diagrama nuevo de | Dependencias entre paquetes.... Esto abre el cuadro de diálogo "Nuevo diagrama de dependencias entre paquetes".
pack-2
2.Seleccione las opciones que necesite en el cuadro de diálogo y haga clic en Aceptar.
pack-3

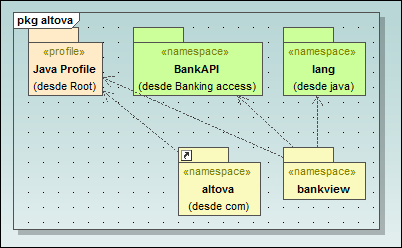

UModel genera un diagrama nuevo y muestra las dependencias entre los paquetes del paquete altova.
