Si lo prefiere, en lugar de diseñar diagramas de clases en UModel directamente, también puede generarlos automáticamente cuando importe código fuente o binarios en sus proyectos de UModel (consulte los apartados Importar código fuente e Importar archivos binarios Java, C# y VB.NET).



Siga las instrucciones del asistente para la importación y asegúrese de que:



1) La casilla Habilitar generación de diagramas está marcada en el cuadro de diálogo "Importar proyecto de código fuente", "Importar tipos binarios" o "Importar directorio de código fuente".

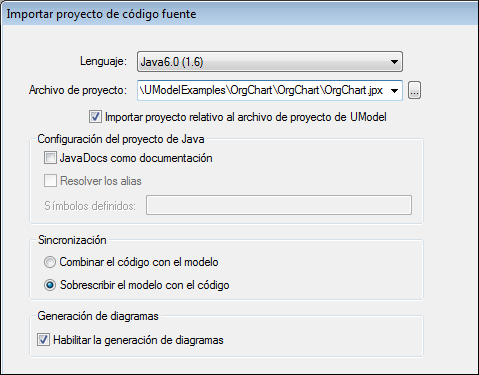

dlg_import_source_project

Cuadro de diálogo Importar proyecto de código fuente

2)Las opciones Generar un solo diagrama y Generar un diagrama por paquete están marcadas en el cuadro de diálogo "Generación de diagrama de contenido".

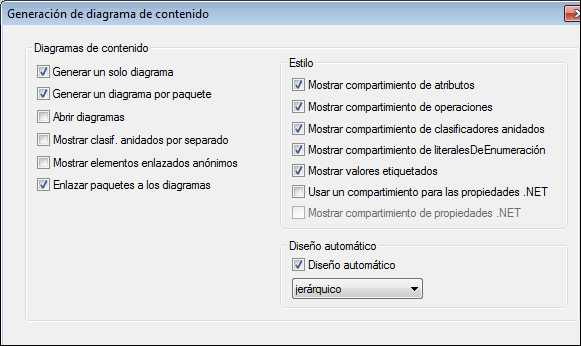

dlg_diagram_generation

Cuadro de diálogo Generación de diagrama de contenido

Una vez finalizada la operación de importación, los diagramas de clases generados estarán disponibles bajo el nodo Diagramas de clases del Árbol de diagramas.

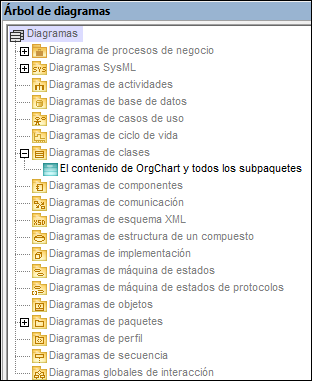

w_diagram_tree_class_diagram

Árbol de diagramas
