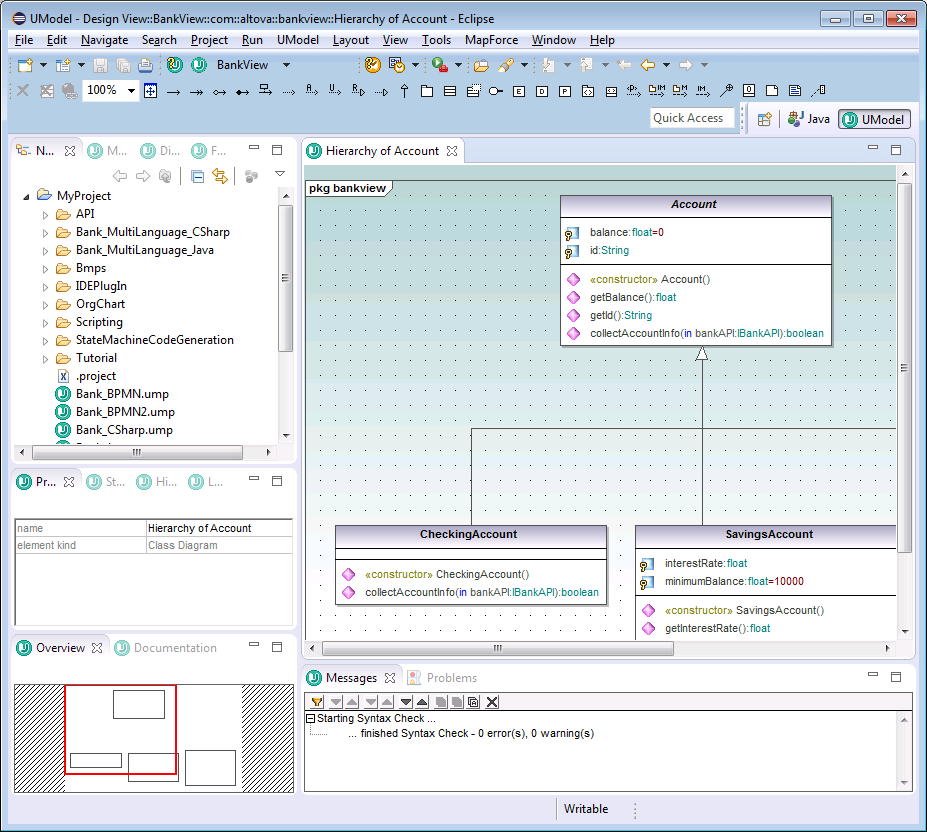

Tras instalar el complemento de UModel para Eclipse se activa la perspectiva UModel. Esta perspectiva se parece por defecto a la interfaz gráfica de la edición independiente de UModel. Para cambiar a la perspectiva UModel haga clic en Window | Open Perspective | Other y elija UModel en la lista desplegable. A continuación puede ver un proyecto de UModel en Eclipse, con la perspectiva UModel activada. Se trata del proyecto BankView.ump.

ecl_perspective

La perspectiva UModel de Eclipse está formada por estos componentes:



La ventana de diagramas es un editor de Eclipse. Al igual que en la edición independiente, si hay varios diagramas abiertos, la interfaz muestra varios editores.

Estos paneles de UModel están disponibles como vistas de Eclipse (situadas por defecto a la izquierda del editor principal):

oÁrbol de diagramas

oFavoritos

oPropiedades

oEstilos

oJerarquía

oVista general

oDocumentación

oCapas

Por último, la ventana Mensajes de UModel también está disponible (y está situada por defecto debajo del editor principal).



El comportamiento de la perspectiva UModel es idéntico al de cualquier otra perspectiva de Eclipse. Es decir, puede cambiar a la perspectiva con el comando Window | Navigation | Next Perspective.

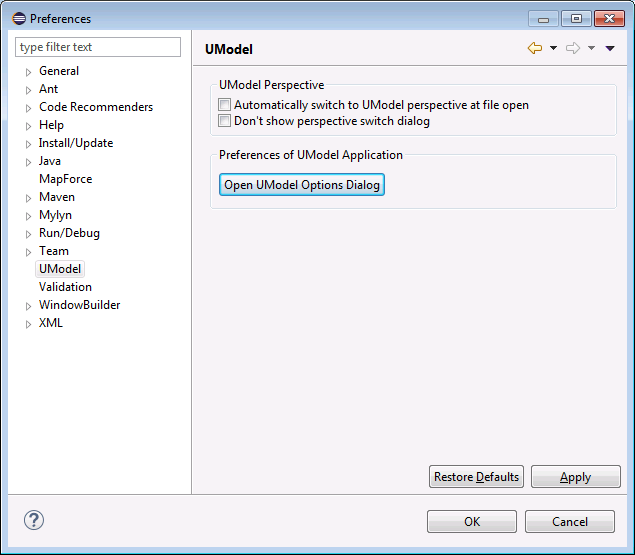

Para cambiar las opciones de configuración de la perspectiva UModel:



1.En el menú Window haga clic en Preferences.

2.En el cuadro de diálogo "Preferences" seleccione UModel.

Clic para ampliar

Clic para ampliar



Para personalizar el aspecto de la perspectiva UModel (visibilidad de la barra de herramientas y de los menús, etc.) cambie a la perspectiva UModel y seleccione el comando de menú Window | Perspective | Customize Perspective. Para restaurar la configuración predeterminada seleccione Window | Perspective| Reset Perspective.



Para abrir una vista concreta de la perspectiva UModel cambie primero a la perspectiva y después seleccione la vista correspondiente en el menú Window | Show View.



Para obtener más información sobre el comportamiento de las perspectivas consulte la documentación de Eclipse.
