La línea de vida ic-lifeline es un participante de una interacción. En los diagramas de secuencia de UModel también puede insertar elementos como clases y actores. Estos elementos se representan como una línea de vida nueva.



La etiqueta de la línea de vida aparece en una barra situada en la parte superior del diagrama. Puede cambiar la posición de las etiquetas y también su tamaño. Además puede redefinir el color y el degradado de las etiquetas (en el cuadro combinado Título - color de degradado de la ventana Estilos). Pulse Ctrl+Entrar para crear una línea nueva en el nombre de la línea de vida.



En el diagrama de secuencia también puede insertar clasificadores. El campo representa de la ventana Propiedades muestra el tipo de elemento que actúa como línea de vida. Si arrastra una propiedad con tipo hasta el diagrama de secuencia, también se crea una línea de vida.

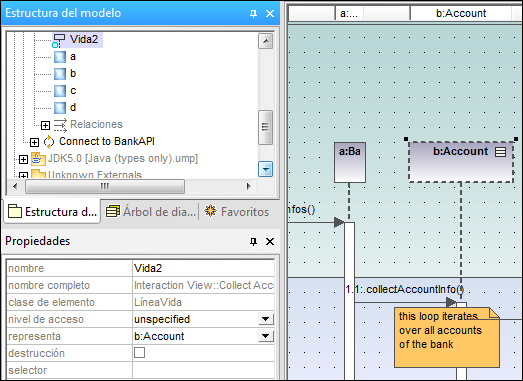

sd-life-actor



Especificación de ejecución (activación de objetos)

Una especificación de ejecución (activación) se representa en forma de cuadro (rectángulo) en la línea de vida del objeto. Una activación es la ejecución de un procedimiento y el tiempo necesario para ejecutar los procedimientos anidados correspondientes.



Cuando se crea un mensaje entre dos líneas de vida, se crean automáticamente los cuadros de activación.



Y un mensaje recursivo o automensaje (es decir, uno que llama a otro método de la misma clase) crea cuadros de activación apilados.

Para mostrar/ocultar los cuadros de activación:

Abra la ventana Estilos y desplácese hasta el cuadro combinado Mostrar especificaciones de ejecución.



En este estilo puede definir si los cuadros de activación se muestran o se ocultan en el diagrama de secuencia.



Atributos de las líneas de vida

La casilla destrucción sirve para añadir un marcador de destrucción (o freno) a la línea de vida sin necesidad de usar un mensaje de destrucción.



En el campo selector puede insertar una expresión que indique la parte que representa la línea de vida si el ElementoConectable tiene más de un valor (es decir, si su multiplicidad es mayor que 1).



Ir a una línea de vida

Haga clic con el botón derecho en una línea de vida y en el menú contextual elija la opción Ir a XXX (XXX es el tipo de línea de vida seleccionada). El elemento se resalta en la ventana Estructura del modelo.
