Este diagrama de casos de uso SysML muestra los elementos y las relaciones que describen los servicios proporcionados en un sistema. También muestra varios actores (usuarios u operadores del sistema) que consumen esos servicios. En el proyecto de ejemplo Bank_SysML.ump, que se encuentra en el directorio C:\Usuarios\<usuario>\Documentos\Altova\UModel2023\UModelExamples, vemos estos ejemplos de servicios::



Un cliente de un banco usa un cajero automático para sacar dinero

Un empleado de un banco realiza tareas de mantenimiento en un cajero automático

Un empleado de un banco rellena de dinero un cajero automático

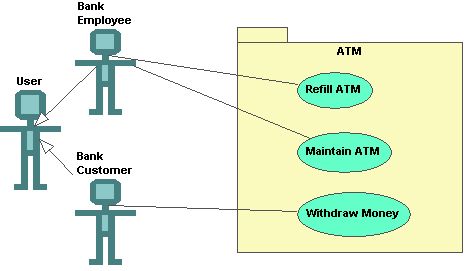

sys-usecase1a

Diagrama de casos de uso SysML

Los diagramas de casos de uso SysML siguen la especificación UML. Para más información sobre este tipo de diagramas, consulte el apartado Casos de uso del Tutorial.
