UModel viene con un proyecto de scripting de ejemplo que puede encontrar aquí: C:\Users\<user>\Documents\Altova\UModel2025\UModelExamples\Scripting\ScriptSampleFind.asprj.



Este proyecto de scripting consiste en una macro y un formulario de Windows. En el formulario puede buscar paquetes, interfaces, operaciones u otros tipos de elementos UML dentro del proyecto de UModel que esté abierto en ese momento. Puede elegir el tipo de elemento que quiere buscar y también indicar si quiere que la búsqueda tenga en cuenta mayúsculas y minúsculas, o si quiere buscar solamente palabras completas.

Para cargar el proyecto de scripting en el Editor de scripts:

1.En el menú Herramientas haga clic en Editor de scripts.

2.Haga clic en Abrir y navegue hasta el archivo ScriptSampleFind.asprj desde la ruta indicada más arriba.



Observe que el proyecto contiene una macro llamada Find Sample en el directorio "Macros". Asimismo, en el directorio "Formularios" hay un formulario de búsqueda que contiene varios controladores de eventos de formulario.

Para habilitar el proyecto de scripting como proyecto global de scripting de UModel:

1.En el menú Herramientas haga clic en Opciones.

2.Haga clic en la pestaña Sctipt/Scripting.

3.En Archivo de proyecto de scripting global haga clic en Examinar y seleccione el archivo ScriptSampleFind.asprj en la ruta indicada anteriormente.

4.Este proyecto de scripting no tiene macros automáticas o controladores de eventos; por lo tanto no necesita marcar las casillas Ejecutar macros automáticas... o Procesar eventos.

5.Haga clic en Aplicar.



En este punto en el menú Herramientas | Macros aparece un elemento de menú nuevo llamado Find Sample. Este elemento de menú nuevo llama a la macro del proyecto de scripting.

Para ejecutar la macro:

1.Abra un proyecto de UModel que contenga varios paquetes, operaciones, etc. (en este ejemplo, C:\Users\<user>\Documents\Altova\UModel2025\UModelExamples\Bank_Java.ump).

2.En el menú Herramientas haga clic en Macros y después en Find Sample.

3.Teclee el término de búsqueda y haga clic en Buscar.

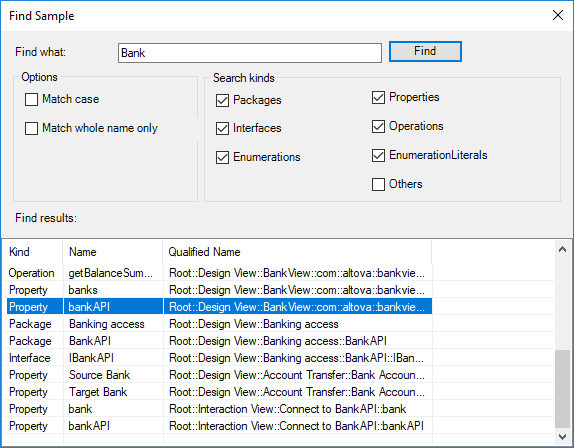

scr_sample_umodel

En la imagen anterior se ve cómo aparecen todos los elementos del proyecto cuyo nombre contiene el término de búsqueda. Puede hacer clic en cualquiera de esos elementos para seleccionarlo en la ventana Proyecto.
