Wie unten beschrieben, gibt es verschiedene Arten, um Variablen zu einem Mapping hinzuzufügen.
1.Klicken Sie im Menü Einfügen auf Variable. (Oder klicken Sie alternativ dazu auf die Symbolleisten-Schaltfläche Variable ).

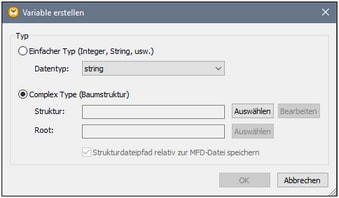

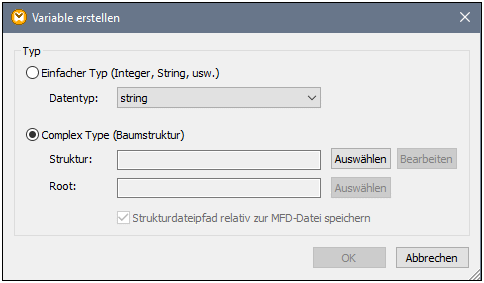

2.Wählen Sie den Typ der gewünschten Variable aus (einfacher Typ oder complex Type).
Bei Auswahl von "Complex Type" müssen einige zusätzliche Schritte durchgeführt werden:

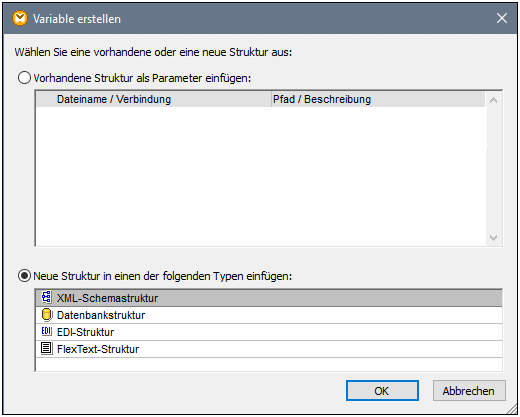

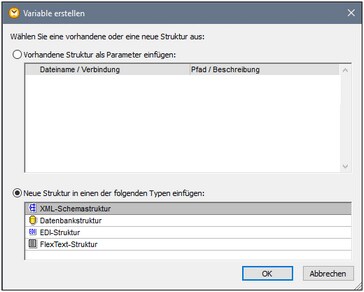

3.Klicken Sie auf Auswählen, um die Quelldatei für die Struktur der Variablen (z.B. ein XML-Schema) auszuwählen.

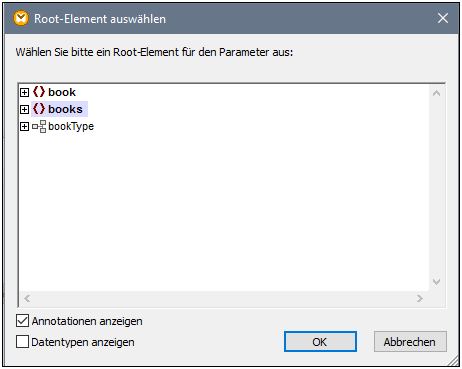

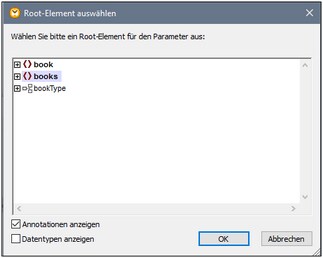

4.Definieren Sie ein Root-Datenelement für die Struktur, wenn Sie danach gefragt werden. Bei XML-Schemas kann als Root-Element jedes global definierte Element verwendet werden. Bei Datenbanken kann als Root-Element jede beliebige Tabelle verwendet werden.

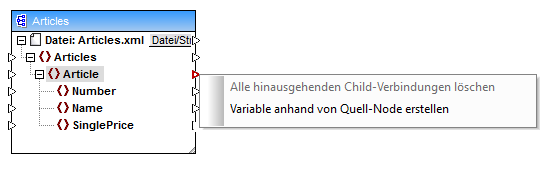

•Klicken Sie mit der rechten Maustaste auf den Output-Konnektor einer Komponente (in diesem Beispiel "Article") und wählen Sie den Befehl Variable anhand von Quell-Node erstellen.

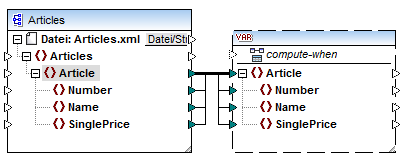

Daraufhin wird anhand desselben Quellschemas eine komplexe Variable erstellt, die über eine "Alles kopieren"-Verbindung automatisch mit allen Datenelementen verbunden wird.
•Klicken Sie mit der rechten Maustaste auf den Input-Konnektor einer Zielkomponente und wählen Sie Variable für Ziel-Node erstellen. Daraufhin wird anhand desselben Schemas wie dem der Zielkomponente eine komplexe Variable erstellt, die über eine "Alles kopieren"-Verbindung automatisch mit allen Datenelementen verbunden wird.
•Klicken Sie mit der rechten Maustaste auf den Output-Konnektor einer Filterkomponente (on-true/on-false) und wählen Sie den Befehl Variable anhand von Quell-Node erstellen. Daraufhin wird anhand des Quellschemas eine komplexe Komponente erstellt, wobei das mit dem Filter-Input verbundene Datenelement automatisch als Root-Element der Zwischenkomponente verwendet wird.
