Ver archivos de diseño de MapForce (archivos .mfd)

Inicio Anterior Inicio Siguiente

MapForce (https://www.altova.com/mapforce) es una herramienta de asignación de datos que permite convertir datos en y desde distintos formatos, incluido XML. A las asignaciones de datos diseñadas con MapForce las denominamos archivos de diseño de MapForce (.mfd) o simplemente asignaciones. En este apartado del tutorial aprenderá a usar SchemaAgent Client para examinar los archivos de diseño de MapForce.

Para ver archivos de diseño de MapForce en SchemaAgent:

1.En el cliente SchemaAgent seleccione el comando Archivo | Nuevo (Ctrl+N) o haga clic en el icono Nuevo ic_new de la barra de herramientas Estándar para abrir una ventana de diseño nueva.

2.En la ventana Explorador seleccione los archivos ExpenseLimit.mfd, HasMarketingExpenses.mfd, MarketingAndDailyExpenses.mfd y MarketingExpenses.mfd de la carpeta MapForce y arrástrelos hasta la ventana de diseño.

sa_tutorial_mapforce_01

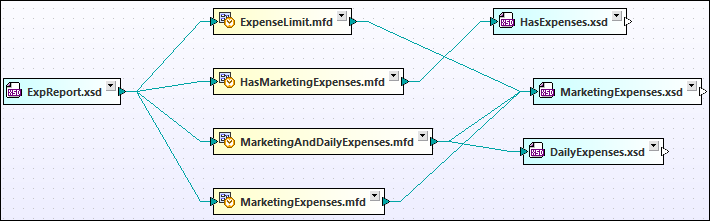

3.Haga clic con el botón derecho en cada uno de los archivos y elija Insertar | Todos los archivos a los que se hace referencia directa que sean | cualquier tipo de archivo en el menú contextual. Los esquemas XML relacionados y sus relaciones aparecen en la ventana de diseño.

sa_tutorial_mapforce_02

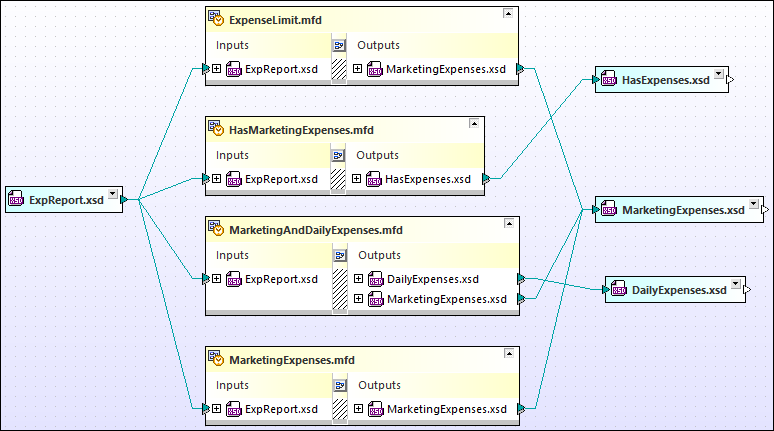

4.Haga clic en el botón de expansión ic_expand de todos los recuadros de archivo .mfd. Ahora puede ver los archivos de diseño de MapForce y sus esquemas XML relacionados. Haga clic en el botón de expansión de un esquema XML para ver sus instancias XML y sus componentes. Para expandir todos los secundarios de un elemento, haga clic con el botón derecho en él y elija Expandir todos los secundarios en el menú contextual.

sa_tutorial_mapforce_03

5.Para cambiar el tamaño del recuadro de archivo y ver todos los elementos expandidos, haga clic en una parte que esté en blanco del recuadro y elija Ajustar tamaño al contenido en el menú contextual.
