Altova SchemaAgent 2020

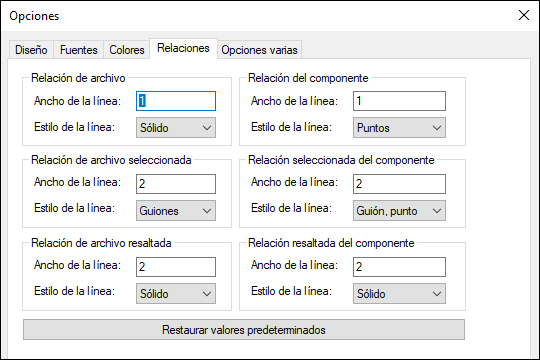

La pestaña Relaciones sirve para personalizar el aspecto de las líneas de conexión que unen los recuadros de archivo en los diseños de SchemaAgent. Para restaurar la configuración predeterminada basta con hacer clic en el botón Restaurar valores predeterminados.

dlg_options-relations

Aquí puede definir el ancho y el estilo de la línea de conexión tanto para relaciones de componentes como para relaciones de archivo en estos tres estados:



Normal

Seleccionada

Resaltada



En el campo Ancho de la línea puede introducir valores enteros comprendidos entre 1 y 10.
