Altova SchemaAgent 2020

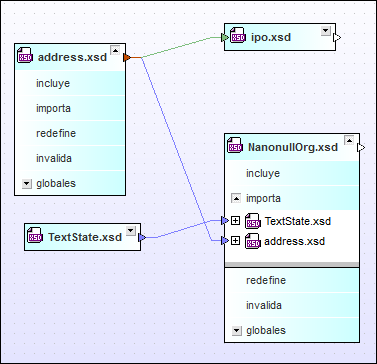

Las relaciones entre los esquemas se representan mediante líneas de conexión sólidas que conectan (i) la barra de título de los recuadros cuando están contraídos o (i) las secciones incluye, importa, redefine de los recuadros cuando están expandidos.



Para distinguir entre los diferentes tipos de relación se utilizan colores diferentes. Los colores predeterminados son: (i) azul claro para las importaciones, (ii) verde para las inclusiones y (iii) violeta para las redefiniciones.

design_schema-relationships

Observe que la línea de conexión apunta al componente referenciado directamente si también expande la sección dentro del recuadro de esquema.
