Altova SchemaAgent 2020

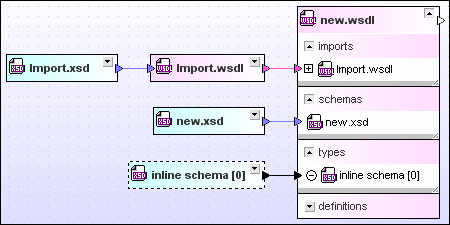

Los archivos WSDL pueden importar otros archivos WSDL o esquemas XML. Además en los archivos WSDL puede haber esquemas alineados. En SchemaAgent todas estas relaciones se representan mediante líneas de conexión de diferentes colores.



design_relations-WSDL



Las líneas de conexión van desde la barra de título del recuadro de esquema XML o recuadro WSDL hasta la barra de título de un recuadro WSDL, si el recuadro WSDL está contraído. Si el recuadro WSDL está expandido, las líneas de conexión van hasta las secciones importa o esquemas del recuadro WSDL. Los colores predeterminados son: (i) magenta para las importaciones y (ii) azul claro para las relaciones con esquemas.



Para ver los esquemas alineados expanda la sección tipos del recuadro WSDL. También puede crear un recuadro de archivo para el esquema alineado en el diseño. Este recuadro de archivo tiene un borde discontinuo, pero por lo demás funciona exactamente igual que cualquier otro recuadro de esquema XML.





Para crear un recuadro de esquema para un esquema alineado:



1.Expanda el recuadro WSDL hasta ver los esquemas alineados de la sección tipos.



2.Haga clic con el botón derecho en un esquema alineado y desactive la opción Mostrar esquemas alineados del menú contextual o haga clic en el icono ic_show-inline-box situado a la izquierda del esquema. También puede hacer doble clic en la entrada del esquema alineado.



Como resultado el esquema alineado aparece ahora en un recuadro de esquema separado que está conectado a la sección tipos del recuadro WSDL.





Para ocultar un recuadro de esquema de un esquema alineado:



Hay varias maneras de hacer esto:



Haciendo clic con el botón derecho en el esquema alineado y activando la opción Mostrar esquemas alineados en el menú contextual.

Haciendo clic en el icono ic_show-inline situado a la izquierda del esquema.

Haciendo doble clic en la entrada del esquema alineado en la sección tipos.
