Al pasar el puntero del ratón por encima de la barra de título de un archivo o al resaltar una línea de conexión en la ventaja de diseño, aparece un recuadro de información rápida que muestra la ubicación del archivo, el espacio de nombres de destino, información sobre las relaciones IIR, etc. El tipo y la cantidad de información disponible que aparece en este recuadro depende del tipo de objeto.



Estos son los objetos que disponen de información rápida:

Recuadros de esquema

Esquemas situados dentro de recuadros de esquema

Recuadros de archivo .mfd

Esquemas situados dentro de la sección Entradas o Salidas de recuadros de archivo .mfd

Instancias XML

Líneas de conexión de relaciones IIR

Líneas de conexión de MapForce

Líneas de conexión entre componentes de relaciones

Referencias a instancias XML



Esquemas

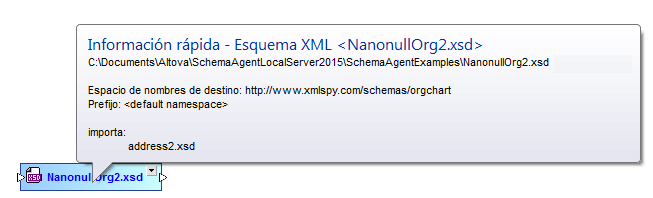

Al pasar el puntero del ratón por la barra de título de un recuadro de esquema, aparece información rápida sobre:



la ubicación del esquema,

el espacio de nombres de destino y

información sobre relaciones IIR del esquema. Por ejemplo, qué esquemas se incluyen en el esquema y en qué esquemas está incluido.

Nota: la información sobre relaciones depende de lo indicado en la ruta de búsqueda.

design_quickinfo

Si el recuadro de esquema tiene el icono de alerta ic_alert, pase el puntero por encima del icono para ver el mensaje de error.



Si expande el recuadro de esquema y pasa el puntero por el nombre de archivo de un esquema externo incluido, importado o redefinido, aparece información rápida sobre el esquema externo:



ubicación del esquema

espacio de nombres de destino



Archivos de diseño de MapForce

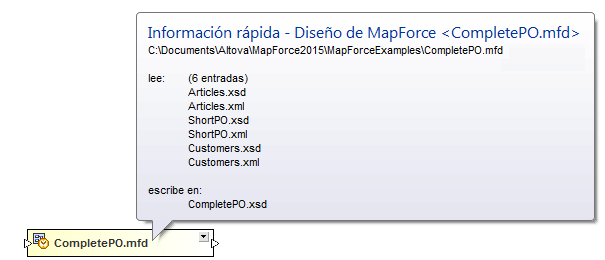

Al pasar el puntero del ratón por la barra de título de un recuadro de archivo .mfd, aparece información rápida sobre:



la ubicación del archivo .mfd,

los archivos de origen y

los archivos de destino.

design_quickinfo_MFD



Al pasar el puntero del ratón por encima del nombre del archivo de un esquema que forma parte de un archivo .mfd, aparece información rápida sobre:



la ubicación del esquema y

el espacio de nombres de destino.



Instancias XML

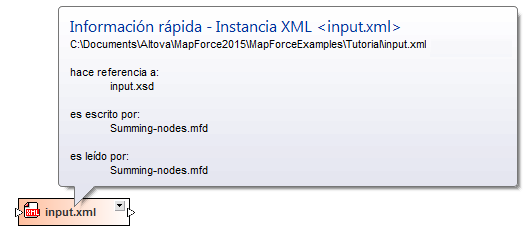

Al pasar el puntero del ratón por encima de la barra de título de un recuadro de instancia XML, aparece información rápida sobre:



la ubicación del archivo XML,

los archivos a los que hace referencia,

los archivos que escriben la instancia XML y

los archivos que leen la instancia XML.



design_quickinfo_XML



Hojas de estilos XSLT

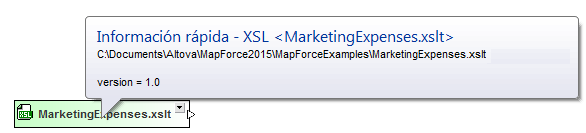

Al pasar el puntero del ratón por encima de la barra de título de un recuadro de hoja de estilos XSLT, aparece información rápida sobre:



la ubicación del archivo XSLT,

la versión XSL,

los archivos XSLT importados,

los archivos XSLT incluidos,

los esquemas XML importados,

los archivos que contienen el archivo XSLT y

los esquemas alineados que forman parte del archivo XSLT.

design_quickinfo_XSL



Archivos de descripción de servicio web

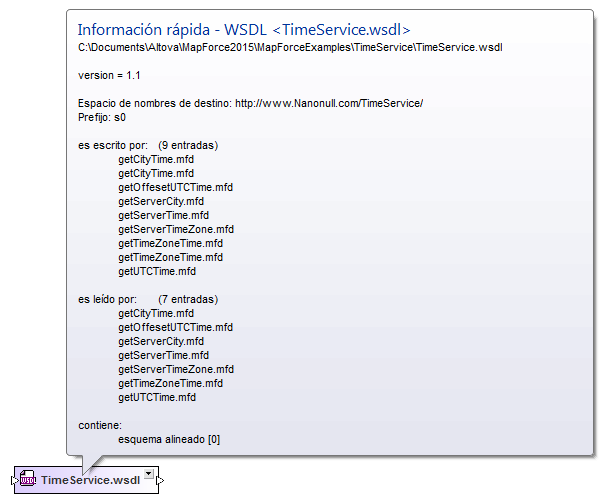

Al pasar el puntero del ratón por encima de la barra de título de un recuadro de archivo WSDL, aparece información rápida sobre:



la ubicación del archivo WSDL,

la versión WSDL,

el espacio de nombres de destino,

los archivos WSDL importados,

los esquemas XML importados,

los archivos que contienen el archivo WSDL,

los archivos que leen el archivo WSDL y

los esquemas alineados que forman parte del archivo WSDL.

design_quickinfo_WSDL



Relaciones

Cuando se resaltan las líneas de conexión que unen esquemas, archivos .mfd e instancias XML o componentes de origen y destino, aparece un recuadro de información rápida. Los datos que ofrece este recuadro dependen del tipo de conector.



Para las relaciones se aportan estos datos:



el tipo de relación (importación, inclusión, redefinición, MapForce o referencia)

origen

destino

design_quickinfo_relation

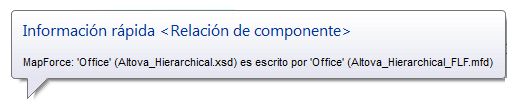

Al pasar el puntero del ratón por encima de una línea de conexión que une dos componentes, aparece información rápida sobre el componente de entrada del que lee el nodo de MapForce o sobre el nodo de MapForce que escribe el componente de salida.

design_quickinfo_relation_MF

El cuadro de información rápida de un componente anidado en un recuadro de esquema es muy parecido.
