Altova SchemaAgent 2020

En la ventana de diseño puede configurar el nivel de zoom y la cuadrícula para obtener una vista optimizada de los esquemas XML, archivos de diseño de MapForce, archivos XML, hojas de estilos XSL/XSLT, archivos WSDL y relaciones IIR.



Mostrar u ocultar la cuadrícula

La ventana de diseño puede mostrar una cuadrícula que sirve de guía a la hora de alinear los recuadros de archivos. Esta cuadrícula se puede activar y desactivar por separado en cada ventana de diseño.





Para activar/desactivar la cuadrícula en una ventana de diseño:

Hay varias maneras de hacerlo:



Haciendo clic en el comando de menú Diseño | Mostrar la cuadrícula.

Haciendo clic con el botón derecho en cualquier parte del panel de diseño y eligiendo Mostrar la cuadrícula en el menú contextual.

Pulsando Alt+G.

Haciendo clic en el icono Habilitar o deshabilitar la cuadrícula ic_toggle-grid de la barra de herramientas Alineación.



Alinear los recuadros de archivos en la cuadrícula

Cuando está activada la cuadrícula, puede alinear los bordes superior e izquierdo de los recuadros de archivo con la cuadrícula.





Para alinear los recuadros de archivo con la cuadrícula:

1.Active la cuadrícula.



2.Seleccione los recuadros de archivo que quiere alinear.



3.Ahora tiene tres opciones:



Seleccione el comando de menú Diseño | Alinear con la cuadrícula.



Haga clic con el botón derecho y elija Alineación | Con la cuadrícula en el menú contextual.

Haga clic en el icono Alinear con la cuadrícula ic_align-on-grid de la barra de herramientas Alineación.



Aumentar o reducir el factor de zoom

El factor de zoom se puede ajustar por separado en cada ventana de diseño. Esto se hace con las opciones del submenú Zoom del menú Diseño y desde la barra de herramientas Zoom.

mnu_sub-zoom

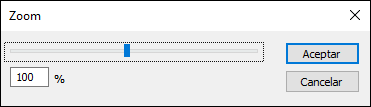

Al hacer clic en el comando Zoom... del menú o en el icono Mostrar el cuadro de diálogo Zoom ic_show-zoom-dialog de la barra de herramientas Zoom, aparece el cuadro de diálogo "Zoom". En este cuadro de diálogo puede ajustar el factor de zoom con ayuda del control deslizante.

dlg_zoom

Además puede aumentar y reducir el factor de zoom moviendo la rueda del ratón mientras mantiene pulsada la tecla Ctrl.





Para aumentar y reducir el factor de zoom de la vista de diseño:

1.Tiene dos opciones:



Haga clic en el comando Diseño | Zoom y elija la opción Zoom del submenú.

Haga clic en el icono Mostrar el cuadro de diálogo Zoom ic_show-zoom-dialog de la barra de herramientas Zoom.



Esto abre el cuadro de diálogo "Zoom".



2.Ahora tiene otras dos opciones:



Ajuste el factor de zoom con ayuda del control deslizante del cuadro de diálogo.

Escriba el factor de zoom deseado en el cuadro de texto situado bajo el control deslizante.



3.Haga clic en Aceptar para terminar.



Si lo prefiere, también puede seleccionar o introducir un factor de zoom en el cuadro combinado de la barra de herramientas Zoom.





Para conseguir que todos los recuadros de archivo quepan en una ventana de diseño:

Tiene dos opciones:



Haga clic en el comando Diseño | Zoom y elija la opción Ajustar al tamaño del submenú.



Haga clic en el icono Ajustar al tamaño ic_zoom-to-fit de la barra de herramientas Zoom.



El factor de zoom se ajusta de modo que todos los recuadros de archivo se puedan ver en la ventana de diseño.





Para hacer zoom en una selección:

1.Seleccione los recuadros de archivo pertinentes.

2.Ahora tiene dos opciones:



Haga clic en el comando Diseño | Zoom y elija la opción Ampliar la selección del submenú.

Haga clic en el icono Ampliar la selección ic_zoom-to-selection de la barra de herramientas Zoom.



El factor de zoom se ajusta de modo que los recuadros seleccionados se puedan ver en la ventana de diseño.
