Altova Website: _ic_link UML-Kompositionsstrukturdiagramme

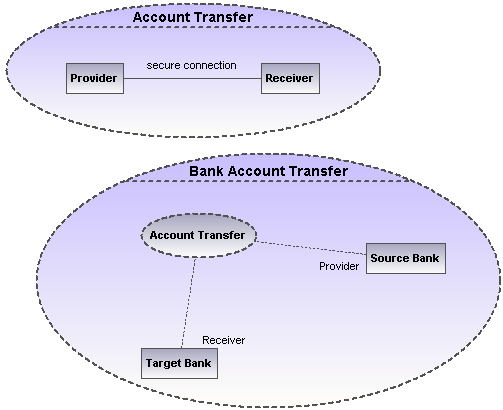

In UML 2.0 wurde das Kompositionsstrukturdiagramm hinzugefügt. Es dient dazu, die interne Struktur einschließlich Bereichen, Ports und Konnektoren eines strukturierten Classifier oder einer Kollaboration anzuzeigen.
