Variablen

Jede etwas komplexere SPL-Datei enthält Variablen. Einige Variablen sind vom Code Generator vordefiniert. Sie können jederzeit neue Variablen erstellen, indem Sie diesen Werte zuweisen.

Das $-Zeichen wird zur Deklarierung oder Verwendung einer Variablen verwendet. Vor der Variable muss immer ein $ stehen. Bei Variablennamen muss die Groß- und Kleinschreibung beachtet werden.

Variablentypen:

•Integer - wird auch als Boolescher Wert verwendet, wobei 0 false ist und alle anderen Werte true.

•String

•Objekt - wird von UModel bereitgestellt

•Iterator (siehe foreach-Anweisung)

Variablentypen werden durch die erste Zuweisung deklariert.

[$x = 0]

x ist nun ein Integer.

[$x = "teststring"]

x wird nun als String behandelt.

Strings

String-Konstanten müssen wie im oben gezeigten Beispiel immer innerhalb von doppelten Anführungszeichen stehen. \ und \t innerhalb von doppelten Anführungszeichen werden als neue Zeile und Tabulator interpretiert, \" ist ein literales doppeltes Anführungszeichen und \\ ist ein umgekehrter Schrägstrich. String-Konstanten können auch mehrere Zeilen einnehmen.

Bei der Verkettung von Strings wird das & Zeichen verwendet.

[$BasePath = $outputpath & "/" & $JavaPackageDir]

Objekte

Objekte stehen für die Informationen, die im UModel-Projekt enthalten sind. Objekte haben Eigenschaften, die über den . Operator aufgerufen werden können. In SPL können keine neuen Objekte erstellt werden (sie werden durch den Code Generator vordefiniert, aus der Input-Komponente abgeleitet). Sie können Objekte jedoch Variablen zuweisen.

Beispiel:

class [=$class.Name]

In diesem Beispiel wird das Wort "class" ausgegeben, gefolgt von einem Leerzeichen und dem Wert der Eigenschaft Name des Objekts $class.

In der folgenden Tabelle sehen Sie die Beziehung zwischen UML-Elementen und ihren SPL-Entsprechungen sowie eine kurze Beschreibung dazu.

Vordefinierte Variablen

UML-Element	SPL-Eigenschaft	Multiplizität	UML-Attribut / Assoziation	UModel-Attribut / Assoziation	Beschreibung
BehavioralFeature	isAbstract		isAbstract:Boolean
BehavioralFeature	raisedException	*	raisedException:Type
BehavioralFeature	ownedParameter	*	ownedParameter:Parameter
BehavioredClassifier	interfaceRealization	*	interfaceRealization:InterfaceRealization
Class	ownedOperation	*	ownedOperation:Operation
Class	nestedClassifier	*	nestedClassifier:Classifier
Classifier	namespace	*		namespace:Package	packages with code language <<namespace>> set
Classifier	rootNamespace	*		project root namespace:String	VB only - root namespace
Classifier	generalization	*	generalization:Generalization
Classifier	isAbstract		isAbstract:Boolean
ClassifierTemplateParameter	constrainingClassifier	*	constrainingClassifier
Comment	body		body:String
DataType	ownedAttribute	*	ownedAttribute:Property
DataType	ownedOperation	*	ownedOperation:Operation
Element	kind			kind:String
Element	owner	0..1	owner:Element
Element	appliedStereotype	*		appliedStereotype:StereotypeApplication	applied stereotypes
Element	ownedComment	*	ownedComment:Comment
ElementImport	importedElement	1	importedElement:PackageableElement
Enumeration	ownedLiteral	*	ownedLiteral:EnumerationLiteral
Enumeration	nestedClassifier	*		nestedClassifier::Classifier
Enumeration	interfaceRealization	*		interfaceRealization:Interface
EnumerationLiteral	ownedAttribute	*		ownedAttribute:Property
EnumerationLiteral	ownedOperation	*		ownedOperation:Operation
EnumerationLiteral	nestedClassifier	*		nestedClassifier:Classifier
Feature	isStatic		isStatic:Boolean
Generalization	general	1	general:Classifier
Interface	ownedAttribute	*	ownedAttribute:Property
Interface	ownedOperation	*	ownedOperation:Operation
Interface	nestedClassifier	*	nestedClassifier:Classifier
InterfaceRealization	contract	1	contract:Interface
MultiplicityElement	lowerValue	0..1	lowerValue:ValueSpecification
MultiplicityElement	upperValue	0..1	upperValue:ValueSpecification
NamedElement	name		name:String
NamedElement	visibility		visibility:VisibilityKind
NamedElement	isPublic			isPublic:Boolean	visibility <public>
NamedElement	isProtected			isProtected:Boolean	visibility <protected>
NamedElement	isPrivate			isPrivate:Boolean	visibility <private>
NamedElement	isPackage			isPackage:Boolean	visibility <package>
NamedElement	namespacePrefix			namespacePrefix:String	XSD only - namespace prefix when exists
NamedElement	parseableName			parseableName:String	CSharp, VB only - name with escaped keywords (@)
Namespace	elementImport	*	elementImport:ElementImport
Operation	ownedReturnParameter	0..1		ownedReturnParameter:Parameter	parameter with direction return set
Operation	type	0..1		type	type of parameter with direction return set
Operation	ownedOperationParameter	*		ownedOperationParameter:Parameter	all parameters excluding parameter with direction return set
Operation	implementedInterface	1		implementedInterface:Interface	CSharp only - the implemented interface
Operation	ownedOperationImplementations	*		implementedOperation:OperationImplementation	VB only - the implemented interfaces/operations
OperationImplementation	implementedOperationOwner	1		implementedOperationOwner:Interface	interface implemented by the operation
OperationImplementation	implementedOperationName			name:String	name of the implemented operation
OperationImplementation	implementedOperationParseableName			parseableName:String	name of the implemented operation with escaped keywords
Package	namespace	*		namespace:Package	packages with code language <<namespace>> set
PackageableElement	owningPackage	0..1		owningPackage	set if owner is a package
PackageableElement	owningNamespacePackage	0..1		owningNamespacePackage:Package	owning package with code language <<namespace>> set
Parameter	direction		direction:ParameterDirectionKind
Parameter	isIn			isIn:Boolean	direction <in>
Parameter	isInOut			isInOut:Boolean	direction <inout>
Parameter	isOut			isOut:Boolean	direction <out>
Parameter	isReturn			isReturn:Boolean	direction <return>
Parameter	isVarArgList			isVarArgList:Boolean	true if parameter is a variable argument list
Parameter	defaultValue	0..1	defaultValue:ValueSpecification
Property	defaultValue	0..1	defaultValue:ValueSpecification
RedefinableElement	isLeaf		isLeaf:Boolean
Slot	name			name:String	name of the defining feature
Slot	values	*	value:ValueSpecification
Slot	value			value:String	value of the first value specification
StereotypeApplication	name			name:String	name of applied stereotype
StereotypeApplication	taggedValue	*		taggedValue:Slot	first slot of the instance specification
StructuralFeature	isReadOnly		isReadOnly
StructuredClassifier	ownedAttribute	*	ownedAttribute:Property
TemplateBinding	signature	1	signature:TemplateSignature
TemplateBinding	parameterSubstitution	*	parameterSubstitution:TemplateParameterSubstitution
TemplateParameter	paramDefault			paramDefault:String	template parameter default value
TemplateParameter	ownedParameteredElement	1	ownedParameteredElement:ParameterableElement
TemplateParameterSubstitution	parameterSubstitution			parameterSubstitution:String	Java only - code wildcard handling
TemplateParameterSubstitution	parameterDimensionCount			parameterDimensionCount:Integer	code dimension count of the actual parameter
TemplateParameterSubstitution	actual	1	OwnedActual:ParameterableElement
TemplateParameterSubstitution	formal	1	formal:TemplateParameter
TemplateSignature	template	1	template:TemplateableElement
TemplateSignature	ownedParameter	*	ownedParameter:TemplateParameter
TemplateableElement	isTemplate			isTemplate:Boolean	true if template signature set
TemplateableElement	ownedTemplateSignature	0..1	ownedTemplateSignature:TemplateSignature
TemplateableElement	templateBinding	*	templateBinding:TemplateBinding
Type	typeName	*		typeName:PackageableElement	qualified code type names
TypedElement	type	0..1	type:Type
TypedElement	postTypeModifier			postTypeModifier:String	postfix code modifiers
ValueSpecification	value			value:String	string value of the value specification

Hinzufügen eines Präfixes zu Attributen einer Klasse bei der Codegenerierung

Eventuell müssen Sie allen neuen Attributen in Ihrem Projekt die Zeichen "m_" voranstellen.

Alle neuen Kodierungselemente werden unter Verwendung der SPL-Vorlagen geschrieben:

Wenn Sie einen Blick in UModelSPL\C#[Java]\Default\Attribute.spl werfen, können Sie die Schreibweise des Namens ändern, z.B. können Sie

write $Property.name

durch

write "m_" & $Property.name

ersetzen.

Es wird unbedingt empfohlen, Ihr Modell sofort nach der Codegenerierung anhand des Codes aktualisieren, um sicherzustellen, dass Code und Modell synchron sind.

Bitte beachten Sie:

Kopieren Sie, wie bereits erwähnt, die SPL-Vorlagen ein Verzeichnis höher hinein (d.h. oberhalb des Standardverzeichnisses für UModelSPL\C#) bevor Sie sie ändern. Damit stellen Sie sicher, dass sie bei Installation einer neuen Version von UModel nicht überschrieben werden. Stellen Sie bitte sicher, dass Sie im Dialogfeld "Synchronisierungseinstellungen" auf dem Register Code von Modell das Kontrollkästchen "Benutzerdefinierte setzt Standardvorlage außer Kraft" aktiviert haben.

SPL-Vorlagen

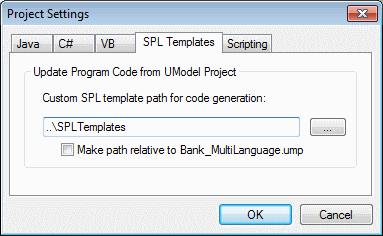

SPL-Vorlagen können über die Menüoption Projekt | Projekteinstellungen (siehe Abbildung unten) pro UModel-Projekt definiert werden. Auch relative Pfade werden unterstützt. Vorlagen, die im angegebenen Verzeichnis nicht gefunden werden, werden im lokalen Standard-Verzeichnis gesucht.

Globale Objekte

$Options	ein Objekt, das globale Optionen enthält:
	generateComments:bool doc-Kommentare generieren (true/false)

$Indent	ein String zum Einrücken von generiertem Code und zur Anzeige der aktuellen Verschachtelungsebene.
$IndentStep	ein String zum Einrücken von generiertem Code und zur Darstellung einer Verschachtelungsebene.
$NamespacePrefix	nur XSD – das Target Namespace Präfix, falls vorhanden

Routinen zur Behandlung von Strings

integer Compare(s)

Der Rückgabewert gibt die lexikographische Beziehung des String zu s an (unter Berücksichtigung der Groß- und Kleinschreibung):

<0:	der String ist kleiner als s
0:	der String ist identisch mit s
>0:	der String ist größer als s

integer CompareNoCase(s)

Der Rückgabewert gibt die lexikographische Beziehung des String zu s an (ohne Berücksichtigung der Groß- und Kleinschreibung):

<0:	der String ist kleiner als s
0:	der String ist identisch mit s
>0:	der String ist größer als s

integer Find(s)

Durchsucht den String nach der ersten Instanz eines Substring s.

Gibt den nullbasierten Index des ersten Zeichens von s oder -1 zurück, wenn s nicht gefunden wird.

string Left(n)

Gibt die ersten n Zeichen des String zurück.

integer Length()

Gibt die Länge des String zurück.

string MakeUpper()

Gibt einen String zurück, der in Großbuchstaben konvertiert wurde.

string MakeUpper(n)

Gibt einen String zurück, dessen erste n Zeichen in Großbuchstaben konvertiert wurden.

string MakeLower()

Gibt einen String zurück, der in Kleinbuchstaben konvertiert wurde.

string MakeLower(n))

Gibt einen String zurück, dessen erste n Zeichen in Kleinbuchstaben konvertiert wurden.

string Mid(n)

Gibt einen String zurück, der mit der nullbasierten Indexposition n beginnt

string Mid(n,m)

Gibt einen String zurück, der mit der nullbasierten Indexposition n beginnt und die Länge m hat

string RemoveLeft(s)

Gibt einen String zurück, der den Substring s ausnimmt, wenn Left( s.Length() ) dem Substring s entspricht.

string RemoveLeftNoCase(s)

Gibt einen String zurück, der den Substring s ausnimmt, wenn Left( s.Length() ) dem Substring s entspricht (Groß- und Kleinschreibung wird ignoriert).

string RemoveRight(s)

Gibt einen String zurück, der den Substring s ausnimmt, wenn Right( s.Length() dem Substring s entspricht.

string RemoveRightNoCase(s)

Gibt einen String zurück, der den Substring s ausnimmt, wenn Right( s.Length() dem Substring s entspricht (Groß- und Kleinschreibung wird ignoriert).

string Repeat(s,n)

Gibt einen String zurück, der den Substring s n mal enthält.

string Right(n)

Gibt die letzten n Zeichen des String zurück.
