L’Axe Séries Axis représente la valeur des points de données sélectionnés. Par exemple, vous pourriez sélectionner le concept Total Actifs comme une série de points des données. Dans ce cas, la valeur des faits Total Actifs sera la sortie pour chaque sélection de l’Axe Catégorie correspondante (telles les dates de comptabilité).



Graphiques avec une seule série

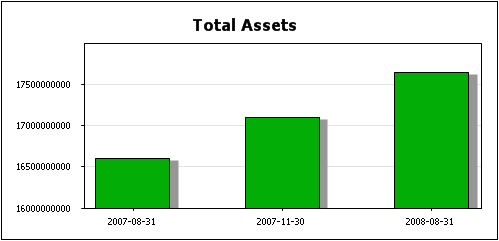

Ce genre de graphique (avec une seule série sélectionnée comme décrit ci-dessus) est affiché dans la capture d’écran du diagramme ci-dessous.



XBRLChartWiz04Series1

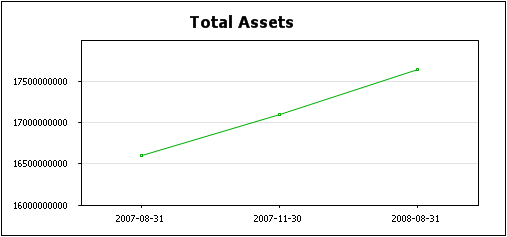

Ce graphique sélectionne une seule série, le concept Total Actifs, et représente sa valeur pour les dates correspondantes de l’Axe Catégorie. Le diagramme peut facilement être modifié en d’autres types de graphiques, comme un graphique linéaire ou un camembert (captures d’écran ci-dessous), en modifiant le type de graphique dans le dialogue Paramètres du graphique.



XBRLChartWiz04Series2

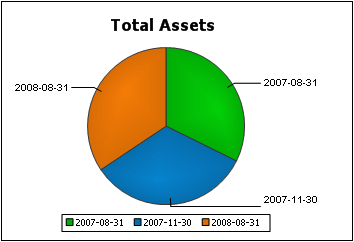

Les points du graphique linéaire sont les valeurs des concepts de Total Actifs pour les dates correspondantes de l’Axe Catégorie. Le camembert affiche les valeurs des concepts Total Actifs pour chaque date Axe de catégorie comme segment du camembert.



XBRLChartWiz04Series3



Graphiques avec plusieurs séries

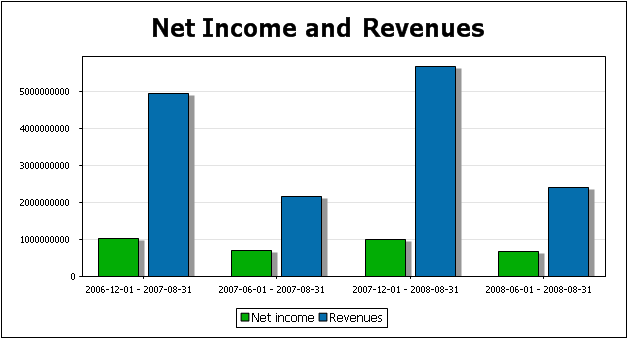

Dans l’exemple de séries individuelles donné ci-dessus, les graphiques ont été créés pour une série : le concept Total Actifs. Mais un graphique pourrait avoir plus que juste une série. Dans l’exemple ci-dessous, deux séries sont spécifiées : pour les concepts Recettes nettes et Revenus. Les deux séries sont affichées pour quatre périodes de durée sur l’Axe de catégorie.



XBRLChartWiz05Series1

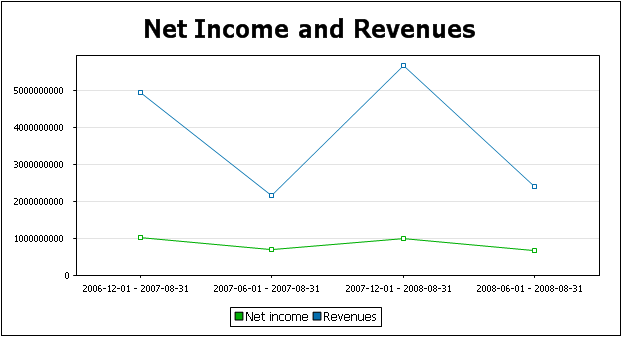

Le diagramme ci-dessus peut être converti en d’autres genres de graphiques qui peuvent représenter plusieurs séries, comme des graphiques linéaires (capture d’écran ci-dessous). Mais de multiples séries ne peuvent pas être représentées dans des graphiques comme des camemberts - qui sont limités à une série.



XBRLChartWiz05Series2



Sélectionner les séries

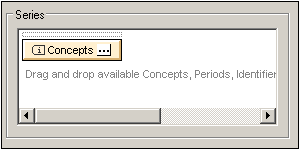

Pour sélectionner les items pour l’Axe Séries, glissez d’abord un composant du volet Disponible dans le volet Séries. (Dans la capture d’écran ci-dessous, le composant Concepts a été glissé dans le volet Séries.) Puis, cliquez sur l’icône Ellipse ic_ellipsis2 de chaque composant pour définir les propriétés de composant.



XBRLChartWiz06Series



Dans le cas du composant Concepts, le dialogue des Propriétés Concept vous permet de sélectionner les concepts à afficher. Chacun des concepts sélectionnés dans ce dialogue deviendra une série du graphique.



Pour les détails des propriétés des différents composants, voir la section Propriétés de composant.
