Anzeigen von MapForce Design-Dateien (.mfd)

Zur Startseite Zurück Nach oben Weiter

MapForce (https://www.altova.com/de/mapforce) ist ein Datenmapping-Tool, mit dem Sie Daten von und in mehrere Formate, darunter auch XML, konvertieren können. Mit MapForce erstellte Datenmappings werden als MapForce Design-Dateien (.mfd) oder einfach Mappings bezeichnet. In diesem Tutorial-Abschnitt wird beschrieben, wie Sie MapForce Design-Dateien mit Hilfe von SchemaAgent Client analysieren können.

So zeigen Sie eine MapForce Design-Datei in SchemaAgent an:

1.Wählen Sie in SchemaAgent Client den Menübefehl Datei | Neu oder klicken Sie auf die Symbolleisten-Schaltfläche Neu ic_new oder drücken Sie Strg+N, um ein neues Design-Fenster zu öffnen.

2.Ziehen Sie im Explorer-Fenster die Dateien ExpenseLimit.mfd, HasMarketingExpenses.mfd, MarketingAndDailyExpenses.mfd und MarketingExpenses.mfd aus dem Ordner MapForce in das Design-Fenster.

sa_tutorial_mapforce_01

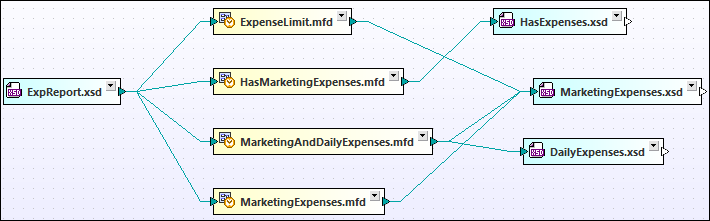

3.Klicken Sie mit der rechten Maustaste auf die einzelnen Dateien und wählen Sie im Kontextmenü den Befehl Einfügen | Alle direkt referenzierten | Dateien. Die damit in Zusammenhang stehenden XML-Schemas und deren Beziehungen werden im Design-Fenster angezeigt.

sa_tutorial_mapforce_02

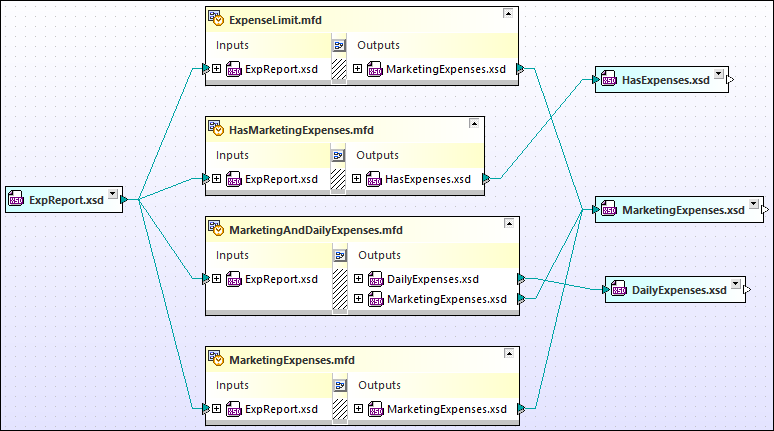

4.Klicken Sie auf das Erweitern-Symbol ic_expand der einzelnen .mfd-Dateien. Sie sehen nun die Inputs und Outputs der einzelnen Mapping Design-Dateien. Sie können die Input- oder Output-Schemas weiter erweitern und deren Struktur anzeigen.

sa_tutorial_mapforce_03

5.Um die Größe einer Komponente anzupassen, ziehen Sie an der rechten unteren Ecke der Komponente sa_ic_bestfit oder klicken Sie mit der rechten Maustaste auf eine beliebige Stelle in der Komponente und wählen Sie im Kontextmenü den Befehl Optimale Größe.
