SchemaAgent dient zur Darstellung einer Reihe verschiedener Beziehungen zwischen den unterstützten Dateien.



IIR-Beziehungen zwischen XML-Schemas (includes, imports und redefines)

Beziehungen zwischen XML-Instanzen und XML-Schemas oder XSLT Stylesheets

Include- und Import-Beziehungen zwischen XSLT Stylesheets sowie Beziehungen zwischen XSLT Stylesheets und XML-Schemas

Import-Beziehungen zwischen WSDL-Dateien sowie Beziehungen zwischen WSDL-Dateien und XML-Schemas

Beziehungen zwischen MapForce Design (MFD)-Dateien und XML-Schemas, XML-Instanzen oder WSDL-Dateien

design_relations

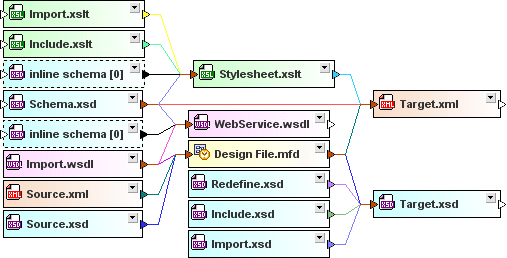

Diese Beziehungen werden standardmäßig durch durchgezogene Linien zwischen den einzelnen Dateien dargestellt. Die Linien haben unterschiedliche Farben, die die Art der Beziehung zwischen bestimmten Dateien kennzeichnen. Sie können das Aussehen der Verbindungslinien im Dialogfeld Optionen (Menübefehl Tools | Optionen) auf den Registern Farben und Beziehungen anpassen.



Komponentenbeziehungen

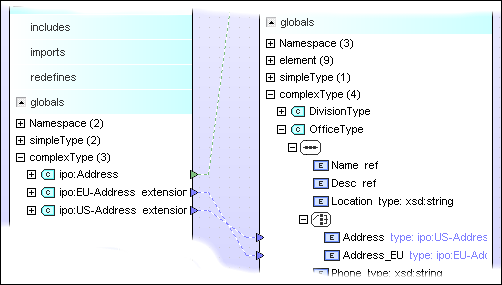

Linien, mit denen Beziehungen zwischen globalen Komponenten in zwei Schemas angezeigt werden, werden standardmäßig strichliert angezeigt. Damit solche Beziehungen angezeigt werden, müssen die Abschnitte "globale Elemente" beider Schemas erweitert werden.

design_schema-relationships-globals

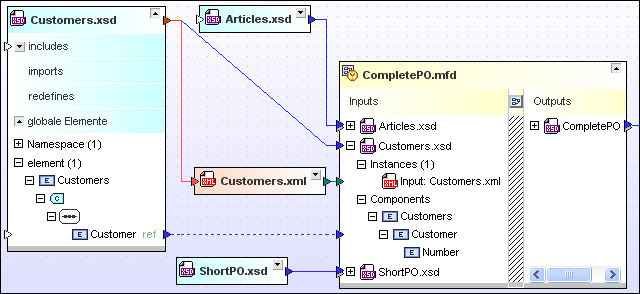

Auch Beziehungen zwischen einer .mfd-Datei und globalen Komponenten im Quell- und Zielschema werden strichliert angezeigt. Auch hier müssen, damit diese Beziehungen sichtbar sind, die Abschnitte "globale Elemente" des Schemas bzw. der Input- und Output-Abschnitt der .mfd-Datei erweitert werden.

design_MFD-relationships



Markieren von Verbindungslinien

Wenn Sie den Cursor über eine Verbindungslinie platzieren, so erscheint die Linie hervorgehoben und ein Tooltipp mit näheren Informationen über die Beziehung wird angezeigt. Die Pfeilspitze der Linie gibt die "Richtung" der Beziehung an.

design_IIR-connectors-highlighted

In der Abbildung oben ist die blaue Import-Beziehung markiert und zeigt, dass address.xsd in NanoNullOrg.xsd importiert wird. Das Aussehen markierter Verbindungslinien kann über Tools | Optionen | Beziehungen konfiguriert werden.



Auswählen von Verbindungslinien

Klicken Sie auf eine Linie, um sie auszuwählen. Klicken Sie mit der rechten Maustaste auf eine Linie, um die Kontextmenüoptionen anzuzeigen.

design_IIR-connectors-selected

In der Abbildung oben wurde die grüne Include-Beziehung ausgewählt. Das Aussehen markierter Verbindungslinien kann über Tools | Optionen | Beziehungen konfiguriert werden. Beachten Sie, dass eine ausgewählte Linie auch hervorgehoben werden kann.
