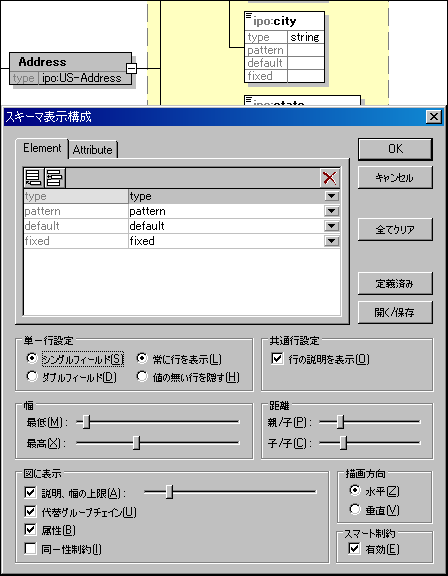

「スキーマデザイン | ビューの構成」 コマンドは、コンテンツモデルビューで有効化されており、コンテンツモデルビューの構成を行うことができます。コマンドをクリックすると、 XMLSpy ウィンドウの右下のスキーマ表示の構成 ダイアログが開かれ、 ダイアログ内に設定が入力されると、その効果を確認することができます。 ダイアログの 「OK」 ボタンをクリックする、ダイアログ設定が有効になり、 XML スキーマファイルのコンテンツモデルビューに対して適用されます。これらの設定は、スキーマドキュメンテーション出力 と印刷出力にも適用されます。 例えば、 スキーマドキュメンテーション出力内のスキーマアイテムのグラフィカルな表示内の属性の表示を無効化する場合、 スキーマ表示の構成 ダイアログ内の属性オプションのチェックを解除してください(下のスクリーンショット)。





コンテンツモデルのためにプロパティ 記述子 ラインを定義する

コンテンツモデルビューに表示される要素ならびに属性のプロパティを定義することができます。これらプロパティは、コンポーネントボックスにてグリッド線とともに表示されます。



プロパティ 記述子 ラインを定義するには、以下を行います:



2.　「要素」 または 「属性」 タブ内で、追加 または 挿入 アイコンをクリックし、プロパティ記述子ラインを追加します。ラインがダイアログ、およびコンテンツモデルビュー内の要素ボックスに追加されます。

コンテンツモデルビューが更新され、定義されたプロパティ記述行が、要素に対して表示されます。





コンテンツモデルビューからプロパティ記述子ラインを削除する

個々のプロパティ記述行を削除するには、スキーマ表示構成ダイアログにて削除するプロパティ記述行を選択し、削除アイコン をクリックします。



コンテンツモデルビューの構成のための設定

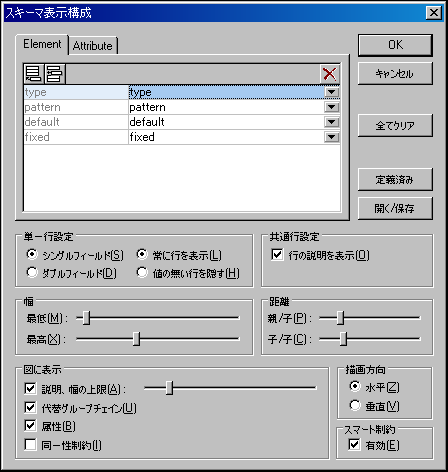

コンテンツモデルビューの設定は、スキーマ表示構成ダイアログにて行うことができます。プロパティ記述行の表示については上記を参照ください。以下はその他の設定に関する記述です。

単一行の設定

プロパティの記述に単一もしくは複数のコンテンツを表示するのか、個々の行が全ての要素に表示されるのか（それともプロパティが含まれる場合だけ表示されるのか）指定することができます。適切なラジオボタンを使用することで、設定の定義を行うことができます。これら２つの設定は、各行に対して個別に指定することができます（目的の行を選択して、設定を行ってください）。



共有行の設定

このオプションでは、行の説明を表示するか指定することができます。



幅

スライダーにより、コンテンツモデルビューに表示される要素長方形の最小ならびに最大サイズを指定することができます。記述が全て表示されないときや、表示を標準化するのにこの値を変更してください。



距離

スライダーにより、画面上に表示されている各要素間の距離を指定することができます。



図に表示

説明チェックボックスでは、説明テキストの表示を指定したり、その幅をスライダーにより指定することができます。代替グループチェインの表示を指定することもできます。属性ならびに同一性制約のチェックボックスにチェックが入っていれば、それらのボックスがコンテンツモデルビューにそれぞれ表示され、チェックが入っていない場合は、コンテンツモデルビューの下部にあるペインのタブとして表示されます。



描写方向’

画面上に表示される属性ツリーの描画方向を、水平または垂直方向に指定することができます。



ダイアグラムにてコンテンツモデルの編集E

要素のプロパティは、コンテンツモデルダイアグラムにて直接変更することができます。編集したいプロパティをダブルクリックして、データを入力してください。選択が有効になっている場合、ドロップダウンリストが表示され、オプションの選択を行うことができます。それ以外の場合は、値を入力して 「Enter」 にて確定します。



スキーマ表示の構成 ダイアログ内のボタン

ダイアログには以下のボタンが用意されています：



•開く/保存ボタンにて、ここでなされた設定のロードや保存を行うことができます。

•定義済みボタンにて、表示構成をデフォルト値に戻します。

•全てクリアボタンにより、全エントリーのリストを空にします。



スマート制約の有効化

スマート制約 を有効にするには、スマート制約の有効チェックボックスにチェックを入れてください。
