XML スキーマを元にデータベース構造を作成

ic_conv_db_structure_from_schema

XMLSpy では、既存のスキーマファイルを元に、空のデータベース（またはスケルトンデータベース）を作成することができます。以下に記される方法は、各種データベースに対して使用することができます。

1.	スキーマファイルをスキーマ/WSDL ビューにて開きます。

2.	メニューコマンドから「変換 \| XML スキーマを元にデータベース構造を作成」を選択します。データソースへの接続ダイアログが表示され、データベース (DB) への接続を行います。

3.	リレーショナルデータベースへの接続を行うには、データソースへの接続のセクションに記述された方法を使用します。例えば、Microsoft Access データベースへ接続するには、Microsoft Access ラジオボタンを選択し、データベースを選択する操作を続けます。スキーマ構造の作成には、既存のデータ

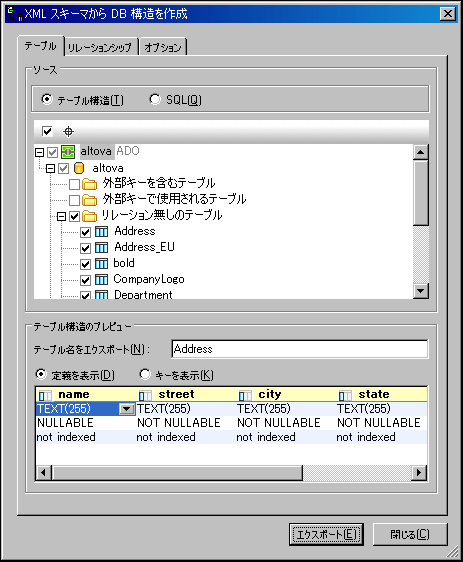

4.	XML スキーマから DB 構造を作成ダイアログにて、スキーマから作成されたテーブルがツリー構造で表示されます。例えば以下のスクリーンショットでは、Address テーブルが作成され、エクスポートされる対象として選択されています。エクスポートしないテーブルは、隣にあるチェックボックスやコンテキストメニューからチェックを外してください。

URefConvert_XSD2DBDlg

リレーションシップと共に DB テーブルを作成する

DB 構造の元となる XML スキーマにて同一性制約によるリレーションシップが定義されている場合、これらのリレーションシップが自動的に作成され、テーブル構造にて表示されます。外部キーを含むテーブルならびに外部キーで使用されるテーブル以下に、リレーションシップを含むテーブルが表示されます。

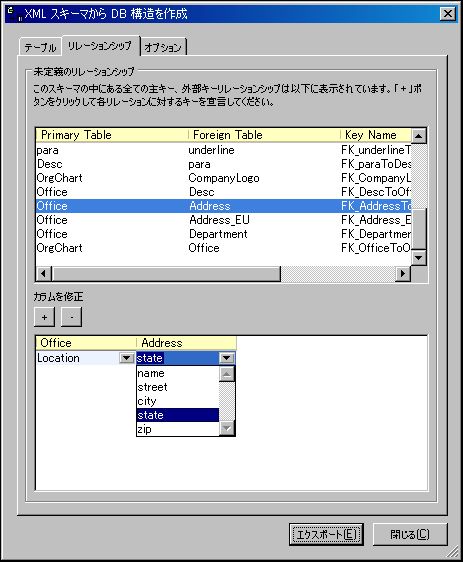

リレーションシップタブでは、テーブルリレーションシップを作成ならびに修正することができます。このタブでは、主キー/外部キーが取りうる全てのリレーションシップが表示されます（以下のスクリーンショットを参照）。

URefConvert_XSD2DBDlgRels

以下の操作により、リレーションシップを作成することができます：

1.表示されている中から、１つの主キー/外部キーリレーションシップを選択してください。

2.ダイアログ下部にあるペインにてプラスボタンをクリックして、リレーションシップを作成します。

3.２つのテーブルにあるドロップダウンリストから、目的のカラムを選択します。

リレーションシップを選択して、マイナスボタンをクリックすることで、リレーションシップを削除することができます。

同一性制約により定義されたスキーマ構造は、生成されるデータベースにも反映されます。XML スキーマから DB 構造を作成ダイアログにより作成されるデータベースの種類と制約、そして接続方法を以下のテーブルに記します。

* 推奨される接続方法

W MySQL： ODBC をベースにした ADO 接続を作成する場合、User またはシステム DSN の使用が推奨されます

- 未サポート

XMLSpy では、階層構造ならびにフラット構造のスキーマのマッピングが行われます。両者のフォーマットは、XMLSpy により自動的に認識されます。

フラット構造から SQL へのマッピングは２つの点で異なります：

•SQL Server DB、Oracle DB、または Sybase DB：

上にあるデータベースに対してフラット構造で生成されたスキーマは、スキーマカタログ名が抽出され、生成された SQL スクリプトにて DB 名として使用されます。つまり、生成される SQL スクリプトを実行するには、ターゲット DB の名前をスキーマカタログ名と同じものにする必要があります。

•Access（2000 ならびに 2003）、MySQL、または DB2 DB：

上にあるデータベースに対してフラット構造で生成されたスキーマは、SQL スクリプトが生成される時に、スキーマカタログ名を無視します。つまり、生成される SQL はログインしたターゲットデータベースに対して実行されます。

データベースのデータ型から XML スキーマのデータ型への変換に関する情報については、付録を参照ください。
